7S BMS
XJ-D156 7S 5A/10A/25A 磷酸铁锂电池/锂离子电池管理系统 (BMS) 保护板
XJ-D156 7S BMS，公共端口，充电电流和放电电流相同，5A/10A/15A。
| 产品名称 | 7S锂电池BMS |

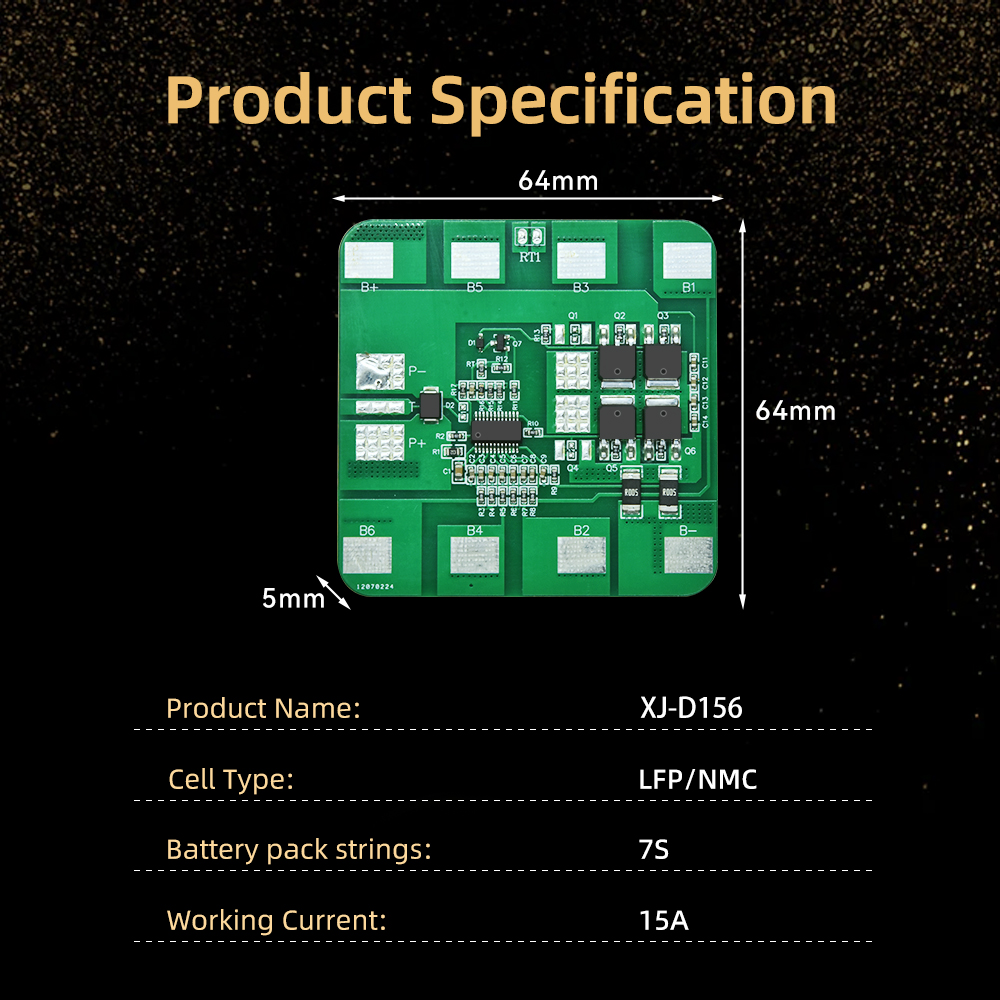

| 尺寸 | 长度 64 毫米 * 宽度 64 毫米 * 厚度 5 毫米 |
| 系列 | 7S |
| 当前的 | 5A/10A/15A |
| 电压 | 22.4V/25.9V/29.4V |
| 细胞类型 | 磷酸铁锂/NMC/锂 |

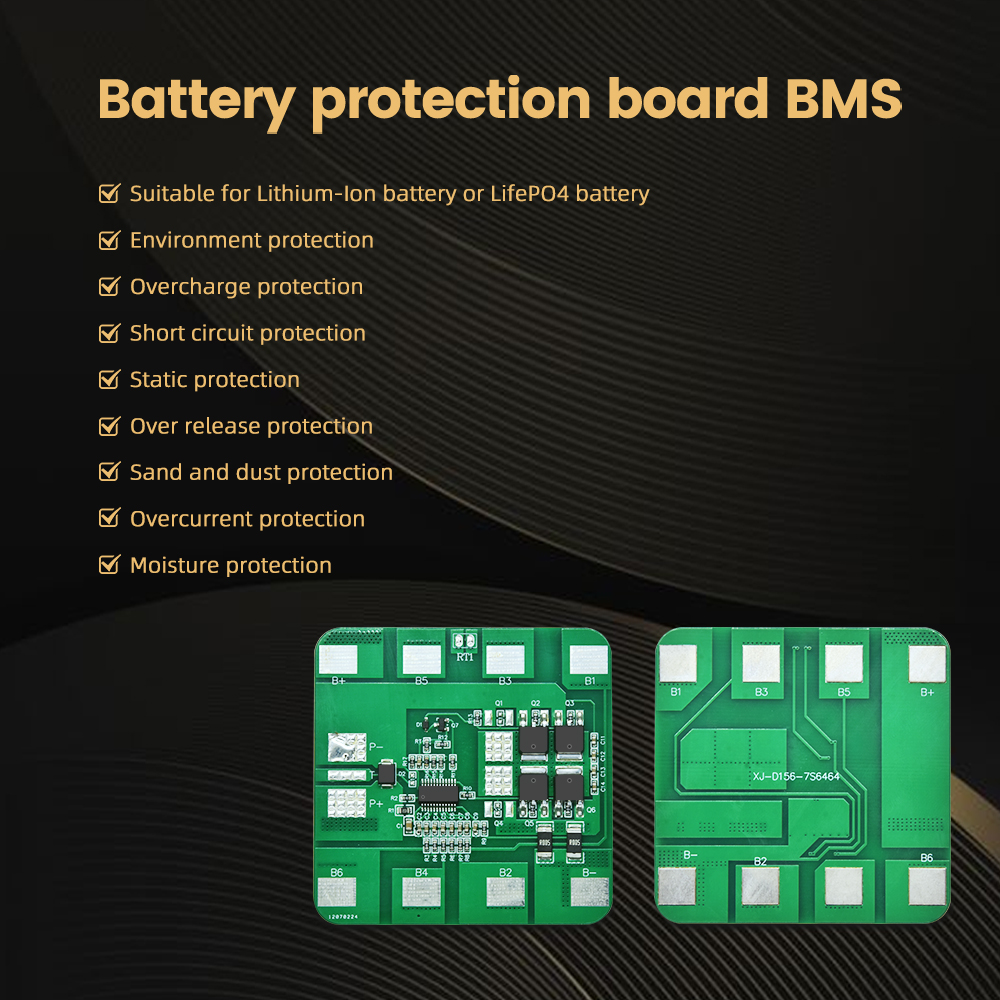

| 功能 | 过充保护、过放保护、过流保护、短路保护、静电保护、防尘保护、防潮保护 |
| 保修单 | 24个月 |
| 物品 | 象征 | 检验标准 | 单元 | |||
| 敏 | 典型的 | 最大限度 | ||||
| 过充保护 | 过充电检测电压 | VDET1 | 4.2 | 4.25 | 4.3 | 在 |
| 过充检测延迟时间 | tVDET1 | 500 | 1000 | 1500 | 多发性硬化症 | |
| 过充电放电电压 | VREL1 | 4.1 | 4.15 | 4.2 | 在 | |
| 过放电保护 | 过放电检测电压 | VDET2 | 2.7 | 2.8 | 2.9 | 在 |
| 过放电检测延迟时间 | tVDET2 | 500 | 1000 | 1500 | 多发性硬化症 | |
| 过放电电压 | VREL2 | 2.9 | 3 | 3.1 | 在 | |
| 过电流保护 | 过电流检测电压 | VDET3 | 0.045 | 0.05 | 0.055 | 在 |
| 过电流保护电流 | 国内流离失所者 | 15 | 20 | 25 | 一个 | |
| 检测延迟时间 | tVDET3 | 500 | 1000 | 1500 | 多发性硬化症 | |
| 短路保护 | 检测延迟时间 | TSHORT | 160 | 200 | 240 | 微秒 |
| 起重防护条件 | 断开外部短路负载或充电并恢复 | |||||
| 内阻 | 主电路导通电阻 | IPWN | 50 | mΩ | ||
| 当前消耗 | 它在运行时通常会消耗电流。 | IDD | 50 | 微安 | ||
| 静电流 | 它在休眠期间会消耗电流。 | IPWN | 5 | 微安 | ||
