Bilanciatore attivo
Bilanciatore attivo XJ 16S 2A adatto per pacchi batteria 16S NMC/LFP/agli ioni di sodio
| Progetto | Simbolo | Il contenuto dettagliato | Standard |
| intervallo di tensione di ingresso | VDET1 | Tensione della singola batteria | 3,0 V-4,20 V |
| tVDET1 | 16 tensione totale in serie | 48V - 67,2V | |
| condizione di avvio del bilanciamento di potenza | VBU | Differenza di tensione tra le batterie | Differenza di potenziale ≥20mV± 5mV |
| Condizione di arresto dell'equilibrio | VDET2 | La tensione media della batteria è inferiore a | 3,0 V ± 15 mV |
| tVDET2 | La tensione di una singola batteria è inferiore a | 2,8 V ± 15 mV | |
| corrente di equalizzazione | IDP1 | Corrente di singolo nodo (la corrente di bilanciamento è proporzionale alla differenza di potenziale tra le celle) | 2A (MAX) |
| precisione dell'equalizzazione | tVDET1 | Differenza di tensione tra le batterie | 20 mV |
| Consumo di potenza statica bilanciato | IDP | Consumo energetico durante l'avvio bilanciato | 15uA |
| Requisiti ambientali | °C | Temperatura di esercizio/conservazione | -15℃-65℃ |
| 0%UR | Umidità di esercizio/stoccaggio | 10%UR-70%UR | |

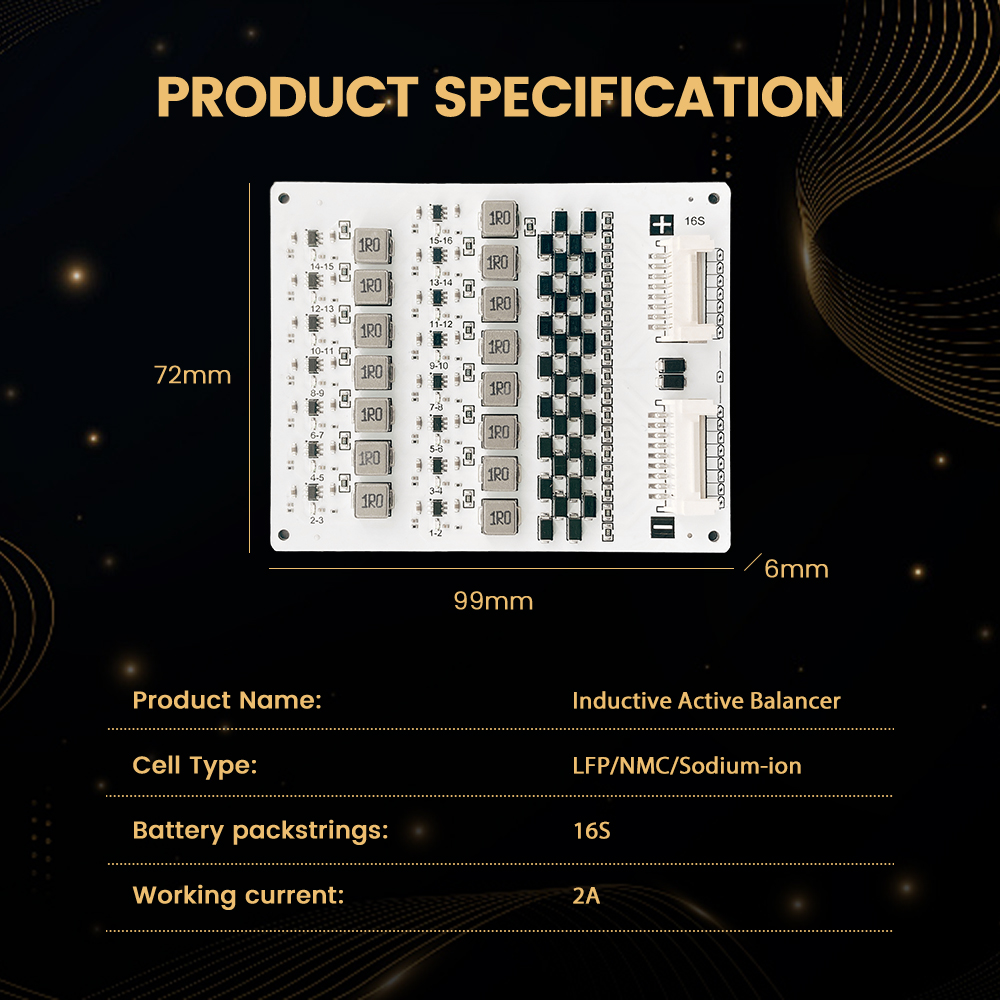

| Dimensioni PCB | Lunghezza, larghezza e spessore del PCB | ≦101*100*1,6 mm |
Caratteristiche
1. Velocità di risposta elevata
La scheda di bilanciamento attivo con induttore 16S 2A è in grado di regolare la tensione di ogni singola cella del pacco batterie per garantire che funzioni entro un intervallo di sicurezza.
La sua rapida capacità di risposta consente di eseguire l'operazione di bilanciamento in tempi brevi, eliminando efficacemente le differenze tra le diverse celle.
2. Buon effetto equilibrante

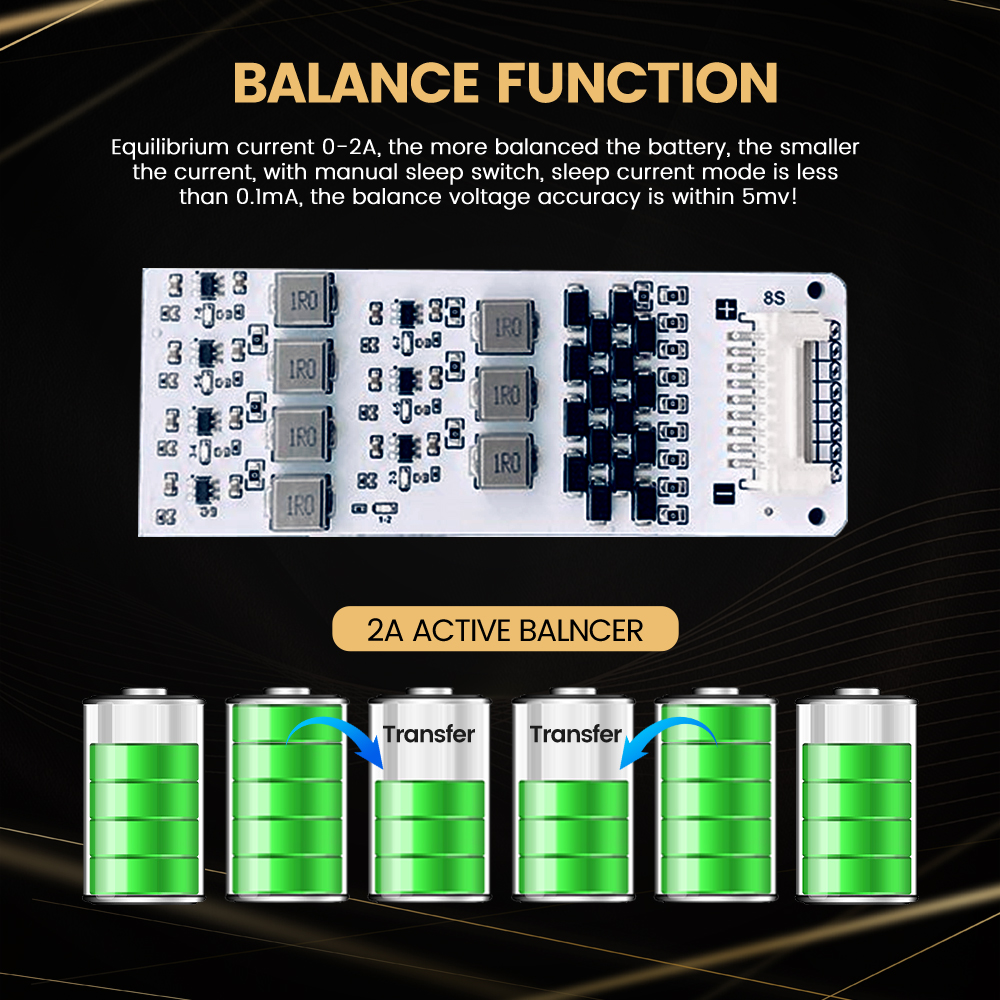

Trasferendo l'energia in eccesso dalle celle ad alta tensione a quelle a bassa tensione, la scheda di bilanciamento attivo con induttore 16S 2A è in grado di raggiungere uno stato relativamente uniforme tra le celle dell'intero pacco batteria.
Questo metodo di bilanciamento contribuisce a migliorare le prestazioni complessive e la stabilità del pacco batterie.
3. Bassa perdita durante il trasferimento di energia
A differenza del bilanciamento passivo, che consuma l'energia in eccesso attraverso la scarica delle resistenze, la scheda di bilanciamento attivo con induttore 16S 2A utilizza il trasferimento di energia per trasferire la potenza dalle celle ad alta energia a quelle a bassa energia.
Questo metodo riduce lo spreco di energia e migliora l'efficienza di utilizzo dell'energia del pacco batterie.
Applicazione

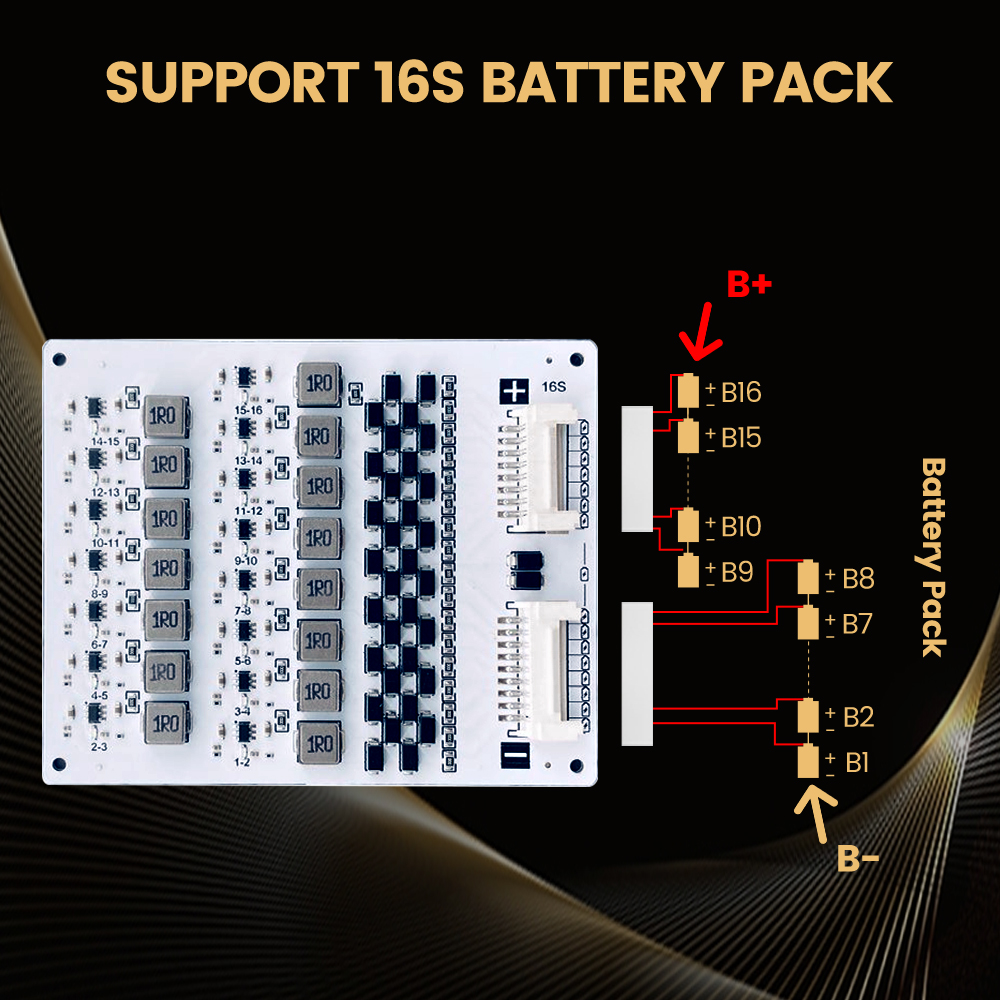

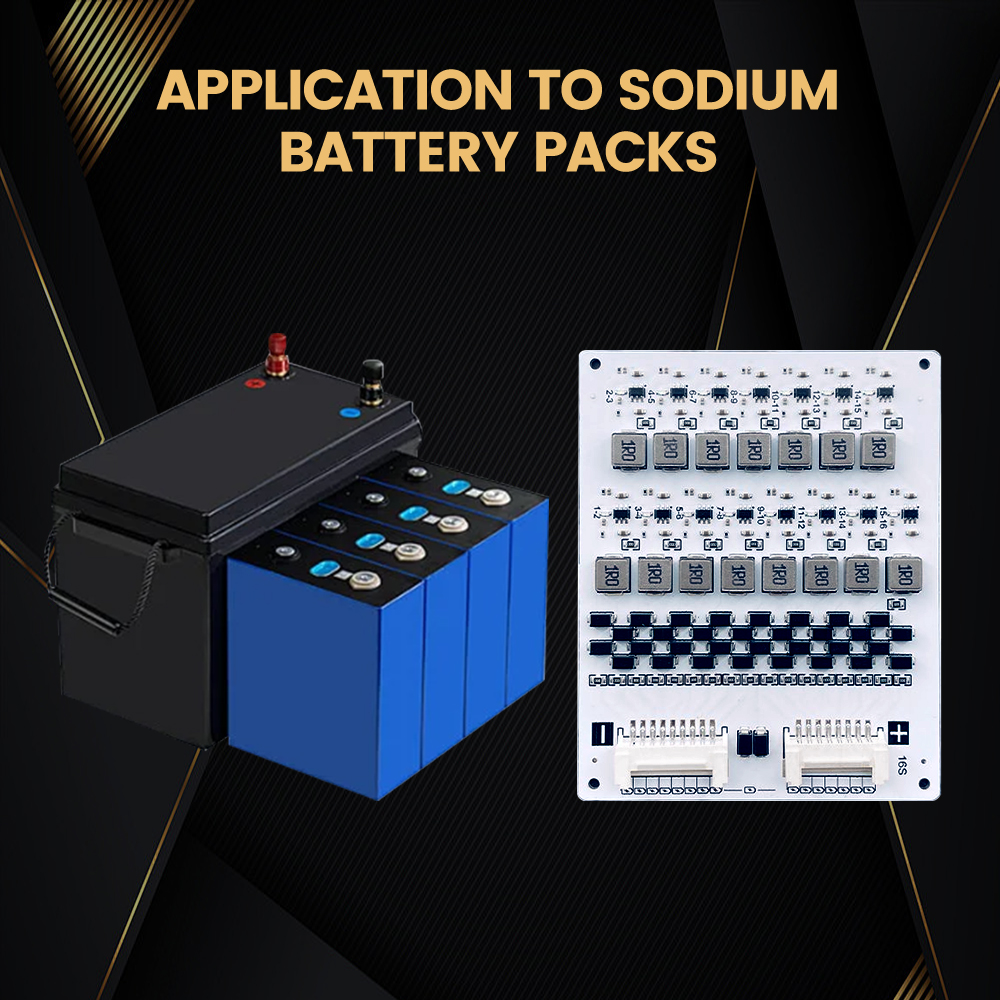

Questo equalizzatore attivo è adatto a pacchi batteria al litio di grande capacità, come i pacchi batteria 16S (ovvero serie 16), e può fornire una regolazione precisa della tensione e un controllo dell'equalizzazione. La sua capacità di gestione della corrente di 2 A gli consente di gestire efficacemente ampie fluttuazioni di corrente ed è adatto ad applicazioni che richiedono un'uscita di corrente stabile. Ampiamente utilizzato in scenari applicativi ad alta corrente come veicoli elettrici e sistemi di accumulo di energia domestica.
Tipo | Specifiche |
(1) Bilanciatore attivo 16S 2A | Supporta batterie 16S. Tipo di batteria: NMC/LFP/Ioni di sodio Dimensioni: 112*58*1,6 mm |
