PCB vs PCBA vs BMS : Principales différences, utilisations, avantages et inconvénients
2026-01-04
Dans le domaine des produits électroniques, et plus particulièrement dans batterieDans le domaine des dispositifs alimentés par des circuits imprimés, tels que les véhicules électriques, les systèmes de stockage d'énergie et les outils électriques, trois termes sont fréquemment mentionnés mais souvent confondus : PCB, PCBA et BMS. Bien qu'étroitement liés (un BMS ne peut exister sans PCB), ils désignent des niveaux de composants et de systèmes électroniques totalement différents.
En termes simples : A PCB est la « plaque de base » des circuits électroniques ; une PCBA est la « carte fonctionnelle assemblée » construite sur le circuit imprimé ; et une BMS Il s'agit d'un « système de gestion spécialisé » qui utilise une carte PCBA comme élément central pour contrôler les batteries. Vous trouverez ci-dessous une description détaillée de sa définition, de ses utilisations, de ses domaines d'application, de ses avantages et de ses inconvénients.

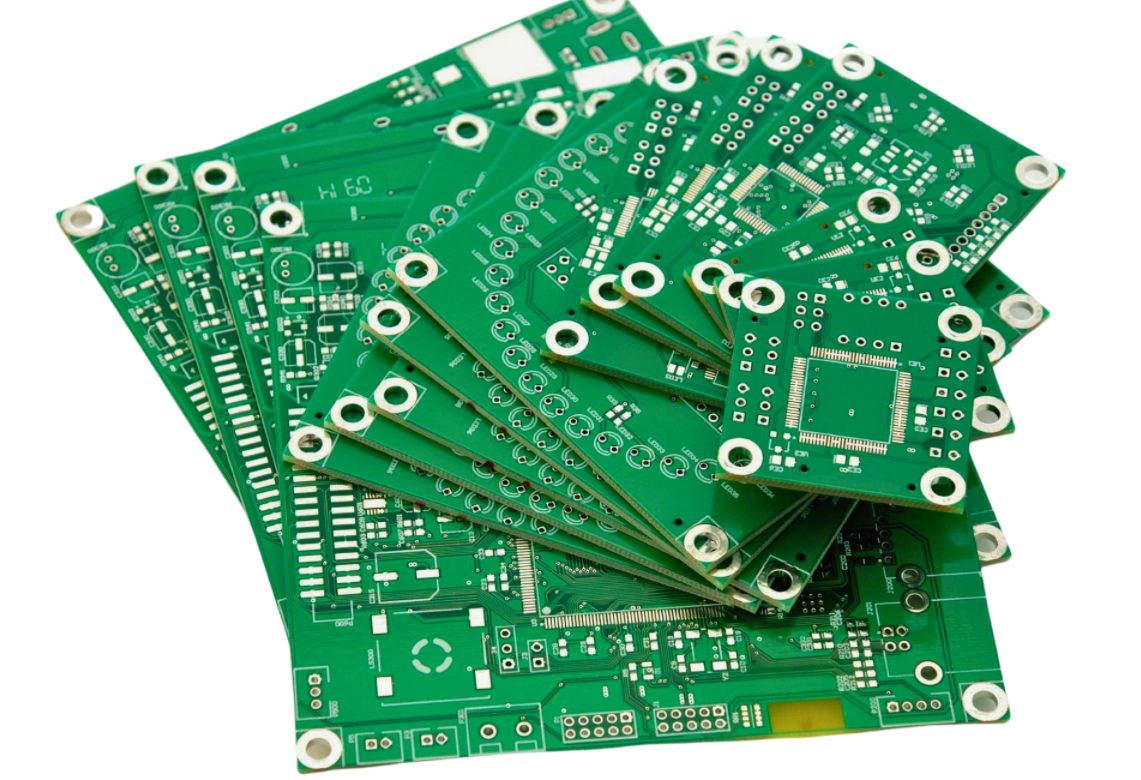

1. Qu'est-ce qu'un PCB ? (Circuit imprimé)
Définition
Un circuit imprimé (PCB) est une carte rigide ou flexible constituée de matériaux isolants (comme le FR-4 ou un substrat en aluminium) sur laquelle sont imprimées des pistes conductrices en cuivre. Sa fonction principale est d'assurer le support physique et la connexion électrique des composants électroniques (résistances, condensateurs, puces, etc.). Il constitue le squelette de tout appareil électronique.
Utilisations
Support de base des circuits électroniques, les circuits imprimés servent à fixer et connecter divers composants électroniques, assurant ainsi la transmission ordonnée des signaux électriques entre eux. Sans circuit imprimé, les composants électroniques seraient dispersés et incapables de former un circuit fonctionnel.
Champ d'application
Les circuits imprimés sont omniprésents dans presque tous les produits électroniques, notamment :
- Électronique grand public (téléphones portables, ordinateurs, téléviseurs, casques audio)
- Équipements industriels (contrôleurs, capteurs, dispositifs d'automatisation)
- Électronique automobile (ordinateurs de bord, systèmes d'infodivertissement)
- Produits liés aux batteries (BMS, chargeurs, batteries externes)
- Dispositifs médicaux (moniteurs, équipements de diagnostic)
Avantages et inconvénients
Avantages :
- Personnalisable : Peut être conçu en différentes tailles, formes et structures de couches (simple couche, double couche, multicouche) selon les besoins du produit.
- Performances stables : La position fixe des composants et la normalisation des pistes en cuivre réduisent les interférences de signal et améliorent la fiabilité du circuit.
- Rentable pour la production de masse : une fois la conception initiale achevée, la production de masse permet de réduire considérablement les coûts unitaires.
- Structure compacte : intègre des composants dispersés sur une seule carte, ce qui permet de gagner de la place à l'intérieur du produit.
Inconvénients :
- Aucune fonctionnalité indépendante : une carte de circuit imprimé nue (sans composants) ne peut réaliser aucune fonction électronique ; elle doit être assemblée avec des composants pour fonctionner.
- Seuil de conception : La conception de circuits imprimés personnalisés requiert des connaissances professionnelles en circuits électroniques et des compétences en matière de logiciels.
- Cycle initial long : La conception, la validation et les tests des nouveaux circuits imprimés prennent un certain temps, ce qui ne convient pas au prototypage rapide de produits simples.

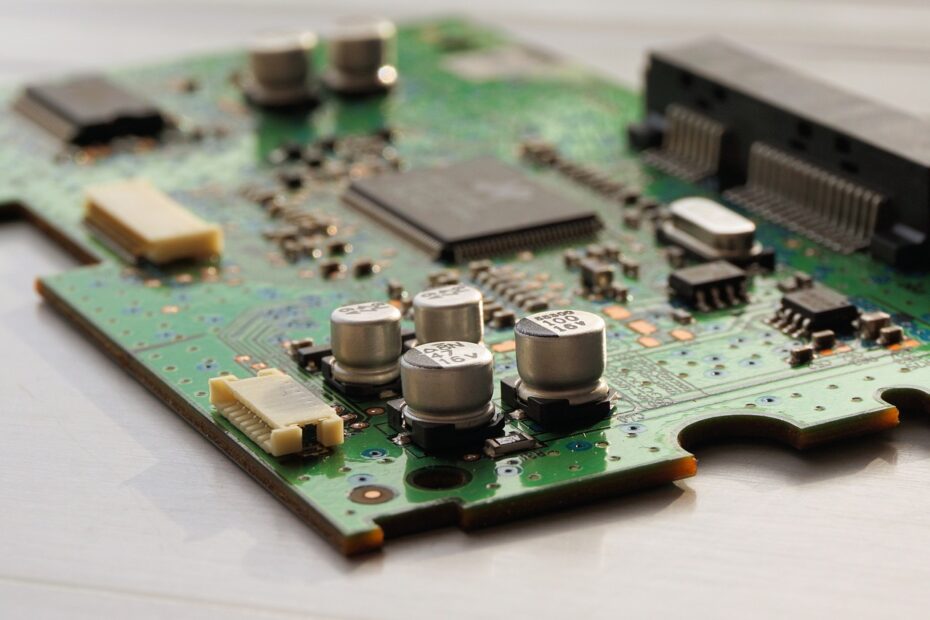

2. Qu'est-ce qu'une PCBA ? (Assemblage de carte de circuit imprimé)
Définition
L'appellation PCBA (Printed Circuit Board Assembly) désigne le produit fini obtenu par soudage de composants électroniques (résistances, condensateurs, circuits intégrés, connecteurs, etc.) sur un circuit imprimé, grâce à des procédés tels que : SMT (Technologie de montage en surface) ou soudure traversante. En termes simples, PCBA = PCB + Assemblage de composantsIl s'agit d'un « module électronique fonctionnel » capable d'accomplir de manière autonome des tâches électriques spécifiques.
Utilisations
La carte PCBA est l'unité fonctionnelle de base des produits électroniques, responsable de la mise en œuvre de fonctions électriques spécifiques, telles que :
- Traitement du signal (amplification, filtrage, conversion)
- Gestion de l'énergie (régulation de la tension, contrôle du courant)
- Transmission de données (communication Bluetooth, Wi-Fi, RS485)
- Contrôle logique (exécution de programmes prédéfinis)
Champ d'application
L'utilisation de la carte PCBA est répandue dans tous les produits électroniques nécessitant des modules électroniques fonctionnels. Son champ d'application est globalement le même que celui de la carte PCB, mais elle est davantage destinée aux produits finis ou semi-finis. Voici quelques exemples d'utilisation :
- Chargeurs de batterie (PCBA pour la conversion de tension et le contrôle de la charge)
- Dispositifs domotiques (PCBA pour la collecte de données de capteurs et la télécommande)
- Contrôleurs industriels (PCBA pour le contrôle du fonctionnement des équipements)
- Cartes mères BMS (PCBA intégrant des puces de gestion de batterie et des modules de communication)
- Modules embarqués automobiles (PCBA pour la commande du moteur, le réglage de la climatisation)
Avantages et inconvénients
Avantages :
- Prêt à l'emploi : Il s'agit d'un module fonctionnel fini qui peut être installé directement dans les produits, réduisant ainsi les difficultés de production des fabricants en aval.
- Haute fiabilité : Les processus d'assemblage professionnels (tels que le SMT) garantissent la stabilité du soudage des composants et de la transmission du signal.
- Évolutif : Différentes fonctions peuvent être réalisées en modifiant le type et la disposition des composants sur le même circuit imprimé, s'adaptant ainsi aux différents besoins des produits.
- Facile à entretenir : la conception standardisée des cartes PCBA facilite la localisation et le remplacement des modules défectueux.
Inconvénients :
- Coût supérieur à celui d'un circuit imprimé nu : le coût comprend les matériaux du circuit imprimé, les composants et les frais d'assemblage.
- Délai de livraison plus long : les processus d’approvisionnement et d’assemblage des composants allongent le cycle de production par rapport aux circuits imprimés nus.
- Faible flexibilité après assemblage : une fois les composants soudés, il est difficile de modifier le circuit ou de remplacer les composants (coût de reprise élevé).
3. Qu'est-ce qu'un BMS ? (Système de gestion de batterie)
Définition
BMS (Système de gestion de batterie) est un système électronique spécialisé conçu pour surveiller, protéger et optimiser les batteries (lithium-ion, sodium-ion, plomb-acide, etc.). Son cœur est un PCBA personnalisé Intégré avec des puces (MCU, puces dédiées au BMS), des capteurs et des modules de communication, le BMS, contrairement aux cartes de circuits imprimés classiques, est un « produit système » doté de fonctions spécifiques aux batteries.
Utilisations
Le rôle principal du BMS est d'assurer le fonctionnement sûr, efficace et durable des batteries, notamment :
- Protection de sécurité : Empêche la surcharge, la décharge excessive, les courts-circuits, les surintensités et la surchauffe de la batterie.
- Surveillance de l'état de la batterie : Collecte en temps réel de la tension, du courant, de la température et de l'état de charge (SoC) de la batterie.
- Équilibrage des cellules : Ajuster la tension de chaque cellule de la batterie pour éviter un déséquilibre entre les cellules (qui réduit la durée de vie de la batterie).
- Optimisation des performances : Contrôle du courant de charge/décharge pour améliorer l’efficacité de la batterie et prolonger sa durée de vie.
- Communication : Transmettre les données de la batterie aux dispositifs de niveau supérieur (tels que les contrôleurs de véhicules électriques, les moniteurs ESS) via Bluetooth, CAN ou RS485.
Champ d'application
Le BMS est exclusivement utilisé dans les produits dotés de batteries rechargeables, notamment dans des scénarios tels que :
- Mobilité électrique (véhicules électriques, trottinettes électriques, vélos électriques, tricycles électriques)
- Systèmes de stockage d'énergie (ESS résidentiels, ESS industriels, stockage d'énergie solaire/éolienne)
- Appareils électroniques portables (batteries externes haute capacité, appareils photo professionnels)
- Outils électriques (perceuses sans fil, meuleuses, outils de jardin)
- Équipements spéciaux (batteries médicales, batteries marines, batteries aérospatiales)
Avantages et inconvénients
Avantages :
- Garantie de sécurité essentielle : évite les incendies, les explosions et autres dangers liés aux batteries, ce qui constitue un élément fondamental des produits alimentés par batterie.
- Prolonge la durée de vie de la batterie : grâce à l’équilibrage des cellules et à un contrôle optimisé de la charge/décharge, la durée de vie de la batterie peut être prolongée de 30 à 50 %.
- Améliore l'expérience utilisateur : la surveillance en temps réel de l'état de la batterie (comme la charge restante) permet aux utilisateurs d'utiliser le produit en toute confiance.
- Personnalisable : Peut être adapté à différents types de batteries (LFP/NMC/SIB), niveaux de tension (4S-24S) et exigences de courant.
Inconvénients :
- Coût élevé : En tant que produit système, il nécessite une sélection de puces spécialisée, une programmation logicielle et un débogage, avec des coûts plus élevés que les PCB/PCBA classiques.
- Seuil technique élevé : la conception d’un BMS fiable exige une expertise en chimie des batteries, en circuits électroniques et en algorithmes logiciels.
- Spécificité forte : un BMS conçu pour un pack de batteries lithium-ion 10S ne peut pas être utilisé directement pour un pack de batteries sodium-ion 13S (nécessite une adaptation).
- Dépendant des composants de support : ses performances sont affectées par la qualité des capteurs, des puces et des autres composants présents sur la carte PCBA.
Principales différences et connexions : PCB vs PCBA vs BMS
Différences fondamentales
| Dimension | PCB | PCBA | BMS |
|---|---|---|---|
| Nature | Carte isolante avec pistes en cuivre (support physique) | Module électronique fonctionnel assemblé | Système spécialisé pour la gestion des batteries |
| Fonction | Composants de support et de connexion | Réaliser des fonctions électriques spécifiques | Protéger, surveiller et optimiser les batteries |
| Indépendance | Aucune fonction indépendante | Possède des fonctions indépendantes | Possède des fonctions système indépendantes (destinées aux batteries) |
| Champ d'application | Tous les produits électroniques | Tous les produits électroniques nécessitant des modules fonctionnels | Produits fonctionnant uniquement sur piles |
Connexions essentielles
1. Relation hiérarchique : le PCB est la base, le PCBA est l'extension fonctionnelle du PCB et le BMS est une application de haut niveau du PCBA (personnalisée pour les batteries).
2. Dépendance : Un BMS ne peut exister sans PCBA (le cœur du BMS est un PCBA spécialisé) ; un PCBA ne peut être formé sans PCB (le support du PCBA).
3. Logique d'application : Lors de la fabrication d'un BMS, vous concevez et produisez d'abord un PCB, puis assemblez les composants pour former un PCBA, et enfin terminez la programmation logicielle et le débogage du système du BMS.
Conclusion
En résumé, PCB, PCBA et BMS sont trois concepts à différents niveaux : le PCB est le « squelette » des circuits électroniques, le PCBA est le « muscle fonctionnel » construit sur le squelette et le BMS est le « cerveau spécialisé » qui utilise ce muscle pour gérer les batteries.
Pour les fabricants de produitsRemarques : Si vous avez besoin d’un support de circuit imprimé de base, il vous faut un PCB ; si vous avez besoin d’un module fonctionnel prêt à l’emploi, il vous faut un PCBA ; si vous développez des produits alimentés par batterie (tels que des véhicules électriques, des systèmes de stockage d’énergie), vous devez vous équiper d’un BMS professionnel (dont le cœur est un PCBA personnalisé).
Comprendre leurs différences et leurs liens permet de sélectionner avec précision les composants, de maîtriser les coûts de production et d'améliorer la fiabilité des produits. Si vous avez besoin de solutions PCB/PCBA personnalisées ou de systèmes de gestion de batterie (BMS) pour batteries, n'hésitez pas à nous contacter. Contactez-nous pour un soutien professionnel.
