Batteries au lithium : comment elles fonctionnent et pourquoi votre BMS a besoin d’un interrupteur basse consommation

Les batteries au lithium alimentent notre monde, des smartphones aux véhicules électriques. Pourtant, rares sont les utilisateurs qui comprennent la danse complexe des ions et des électrons qui se déroule à l'intérieur de chaque cellule, ni le rôle crucial de son protecteur : le batterie Système de gestion de batterie (BMS). Ce guide démystifie la technologie des batteries au lithium, explique pourquoi les circuits de protection sont indispensables et révèle l'importance d'une fonctionnalité souvent négligée : leInterrupteur basse consommation—peut déterminer si votre batterie dure des années ou si elle rend l'âme prématurément.

Le principe du « fauteuil à bascule » : comment fonctionnent réellement les batteries au lithium

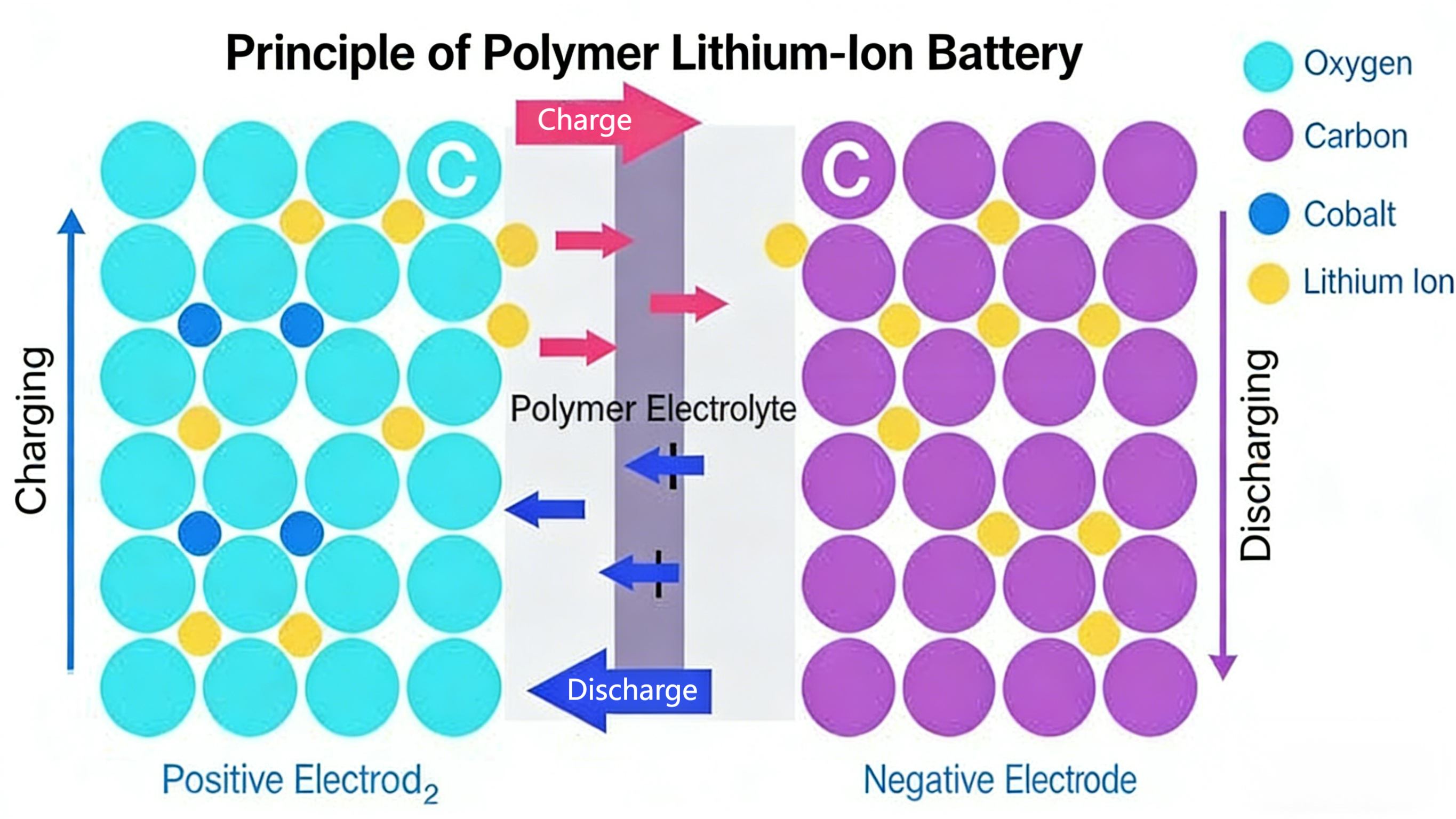

Au cœur de son fonctionnement, une batterie lithium-ion repose sur un élégant mécanisme de « fauteuil à bascule », où les ions lithium (Li⁺) font la navette entre deux électrodes.

Composantes clés :

• Cathode (électrode positive) :Généralement composé d'oxyde de lithium métallique (par exemple, LiCoO₂, LiFePO₄).

• Anode (électrode négative) :Généralement du carbone graphite.

• Électrolyte:Un milieu conducteur permettant le mouvement des ions Li⁺ mais bloquant les électrons.

• Séparateur:Une membrane poreuse empêchant le contact physique entre les électrodes.

Le cycle en action :

Pendant la charge :

1. Les ions Li⁺ sont extraits de la cathode et pénètrent dans l'électrolyte.

2. Sous l'effet de la tension du chargeur externe, ces ions migrent à travers l'électrolyte et le séparateur vers l'anode.

3. Simultanément, les électrons (e⁻) circulent dans le circuit externe jusqu'à l'anode.

4. À l'anode, les ions Li⁺ et les électrons e⁻ se combinent et sont stockés dans les couches de graphite.L'énergie électrique est convertie en potentiel chimique.

Pendant la sortie :

1. Les ions Li⁺ stockés se détachent de l'anode et réintègrent l'électrolyte.

2. Ils migrent à nouveau à travers le séparateur vers la cathode.

3. Les électrons circulent dans le circuit de votre appareil (qui l'alimente) jusqu'à la cathode.

4. Les ions et les électrons se réunissent à la cathode.L'énergie chimique est reconvertie en énergie électrique.

Ce système de navette ionique réversible est ce qui rend les batteries au lithium rechargeables, efficaces et performantes.

Le gardien essentiel : le rôle du système de gestion de batterie (BMS)

La chimie qui confère leur puissance aux batteries au lithium les rend également vulnérables.ne peut tolérerSurcharge, décharge excessive, court-circuit ou températures extrêmes : un système de gestion de batterie (BMS) est le circuit dédié qui veille au respect de ces limites de sécurité.

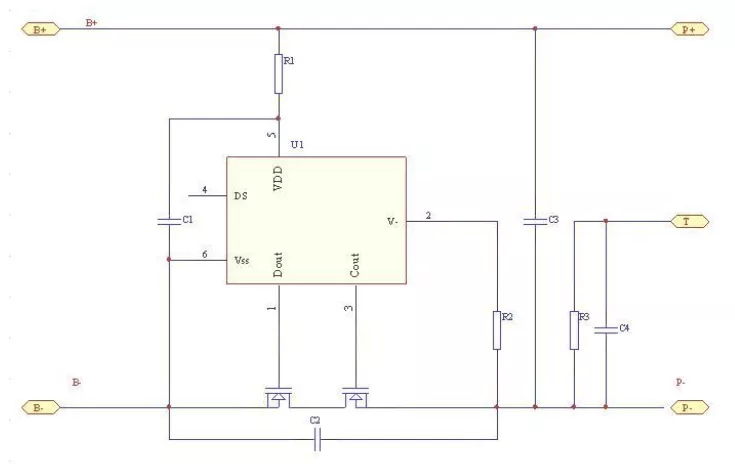

Un système de gestion de batterie (BMS) de base comprend un circuit intégré de protection (le cerveau) et des transistors MOSFET (les interrupteurs). Il fonctionne en surveillant constamment la tension et le courant, et en coupant le circuit lorsque des seuils dangereux sont atteints — une condition essentielle pour la sécurité de toute batterie au lithium.

L'amélioration cachée : pourquoi un commutateur basse consommation change la donne

Bien que la protection de base soit obligatoire, uneInterrupteur basse consommation (LPS)représente une amélioration de conception essentielle pour une fiabilité à long terme. Elle corrige un défaut majeur de la conception standard des systèmes de gestion de bâtiments :drain parasitaire.

Le problème :
Même lorsqu'un système de gestion de batterie (BMS) coupe le circuit principal après une décharge excessive, sa puce de surveillance reste alimentée, consommant un faible courant de repos (généralement de l'ordre du microampère). Sur plusieurs semaines ou mois de stockage, cette consommation minime peut épuiser complètement la batterie, entraînant des dommages irréversibles : un phénomène appelé « décharge lente ».

La solution :
Un LPS est un interrupteur électronique secondaire quicoupe complètement l'alimentation des circuits de commande du BMS.Lorsqu'il est activé, le système de gestion de bâtiment (BMS) ne se met pas en veille ; il s'arrête complètement.

Les avantages concrets :

1. Consommation de stockage quasi nulle :Permet un stockage sûr et à long terme (idéal pour les équipements saisonniers, les systèmes de secours, les stocks) en éliminant pratiquement l'autodécharge du BMS.

2. Barrière de sécurité finale :Assure une isolation optimale des cellules profondément déchargées, préservant parfois juste assez de tension pour une éventuelle récupération.

3. Une marque de conception professionnelle :L'intégration d'un LPS indique un BMS conçu pour les applications industrielles, de stockage d'énergie et à haute fiabilité où le coût total de possession est un facteur important.

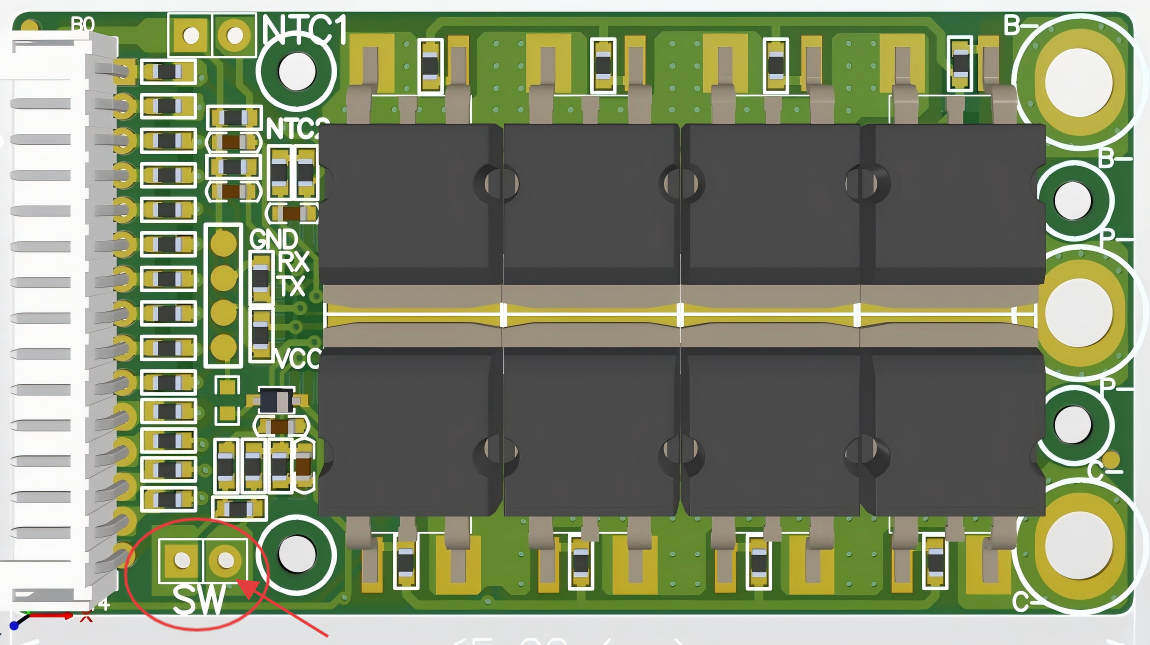

XJ Série BMSs : Protection complète avec interrupteur basse consommation

Chaque système de gestion de batterie (BMS) de notre gamme intelligente est équipé de série d'un interrupteur basse consommation, car une protection complète ne devrait pas être une option. Vous trouverez ci-dessous un guide de sélection pour nos modèles équipés d'un interrupteur basse consommation.
