Le BMS est-il adaptable à différentes tailles et configurations de batteries ?

Des minuscules cellules 18650 des smartphones aux imposantes batteries de 1500 V batterie Dans les systèmes de stockage d'énergie à grande échelle, les batteries rechargeables existent sous toutes les formes et toutes les tailles. Mais voici une question cruciale pour les ingénieurs, les fabricants et tous ceux qui travaillent avec des appareils alimentés par batterie : un système de gestion de batterie (BMS) est-il adaptable à différentes tailles de batteries ? La réponse est :oui, lorsqu'il est correctement conçuLa technologie moderne des BMS a évolué pour s'adapter parfaitement aux batteries de petite, moyenne et grande taille, de l'électronique grand public au stockage d'énergie industriel et aux véhicules électriques (VE).

---

Premièrement : Pourquoi la taille de la batterie est importante pour le BMS

La taille d'une batterie ne se limite pas à ses dimensions physiques ; elle englobe également sa capacité (Ah), sa tension (V), le nombre de cellules et les exigences de l'application. Une petite batterie (par exemple, une batterie de smartphone de 3,7 V avec 1 à 4 cellules) a des besoins très différents de ceux d'une grande batterie (par exemple, un système de stockage d'énergie industriel de 1 500 V avec des milliers de cellules). Les principales différences qui influent sur la conception d'un système de gestion de batterie (BMS) sont les suivantes :

• Nombre de cellulesLes petites batteries peuvent comporter de 1 à 10 cellules, tandis que les grands packs industriels peuvent en contenir plus de 1000, ce qui nécessite une surveillance et un équilibrage plus robustes.
• Courant et tensionLes petites batteries gèrent de faibles courants (mA à quelques A), tandis que les gros packs gèrent des centaines ou des milliers d'ampères et des tensions élevées (800 V à 1500 V), exigeant une protection et une isolation plus fortes.
• Exigences de l'applicationUn système de gestion de batterie (BMS) pour smartphone privilégie la compacité et la faible consommation d'énergie, tandis qu'un BMS industriel nécessite une fiabilité élevée, une tolérance aux pannes et une surveillance à distance.
• Équilibrer les besoinsLes grands packs sont plus sujets aux déséquilibres cellulaires, nécessitant un équilibrage actif avancé, tandis que les petits packs peuvent n'avoir besoin que d'un équilibrage passif de base.

Le défi pour les systèmes de gestion de batterie (BMS) est de s'adapter à ces besoins variés sans nécessiter une refonte complète pour chaque taille de batterie. Heureusement, les architectures BMS modernes (centralisées, distribuées et modulaires) sont conçues pour être évolutives, ce qui les rend compatibles avec toutes les tailles de batteries.

Comment le BMS s'adapte aux différentes tailles de batterie : mécanismes fondamentaux

L'évolutivité d'un BMS n'est pas une solution unique et universelle ; elle repose sur des architectures flexibles, des composants standardisés et un logiciel adaptatif. Voici les principaux mécanismes permettant au BMS de s'adapter aux batteries de petite, moyenne et grande taille :

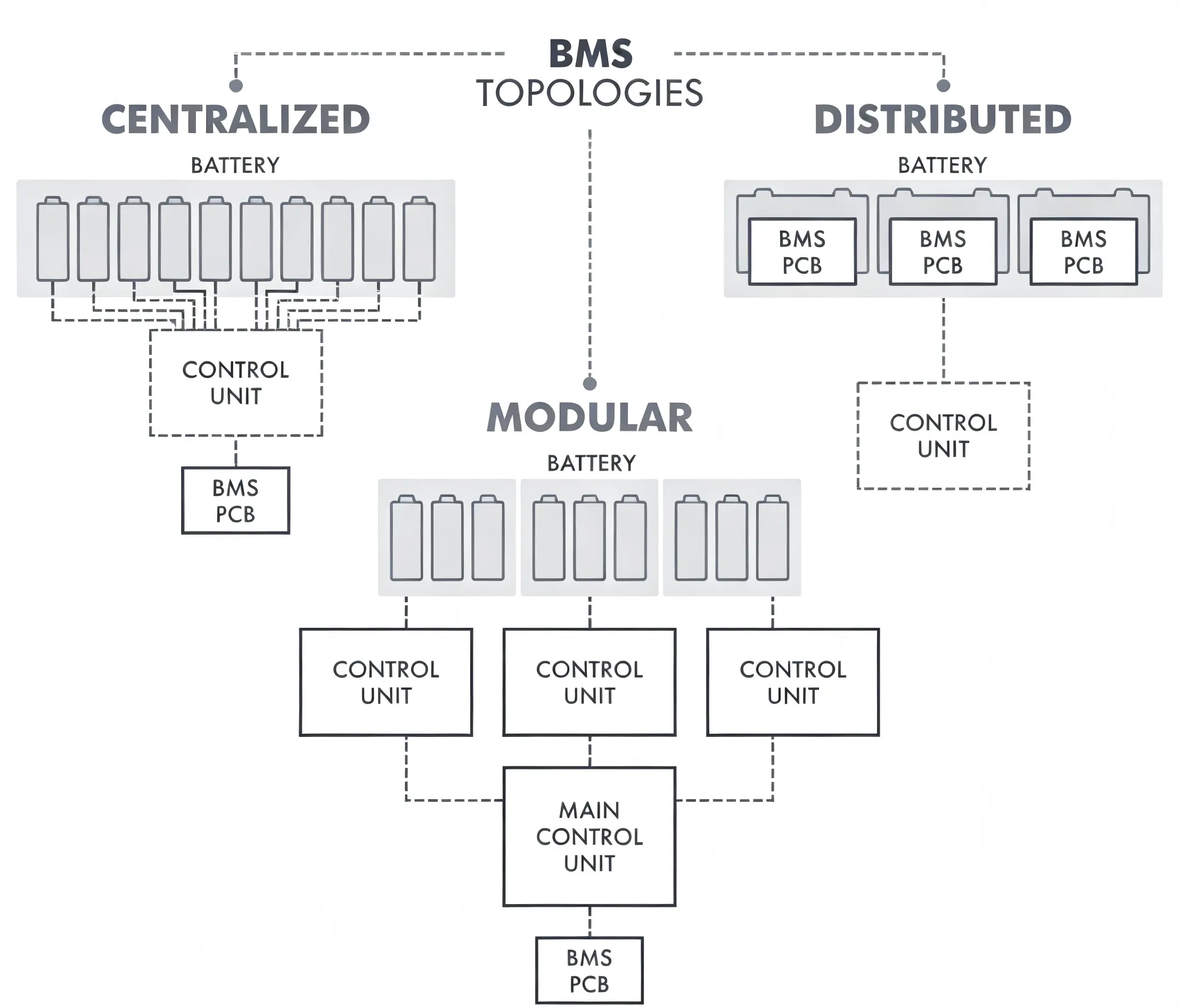

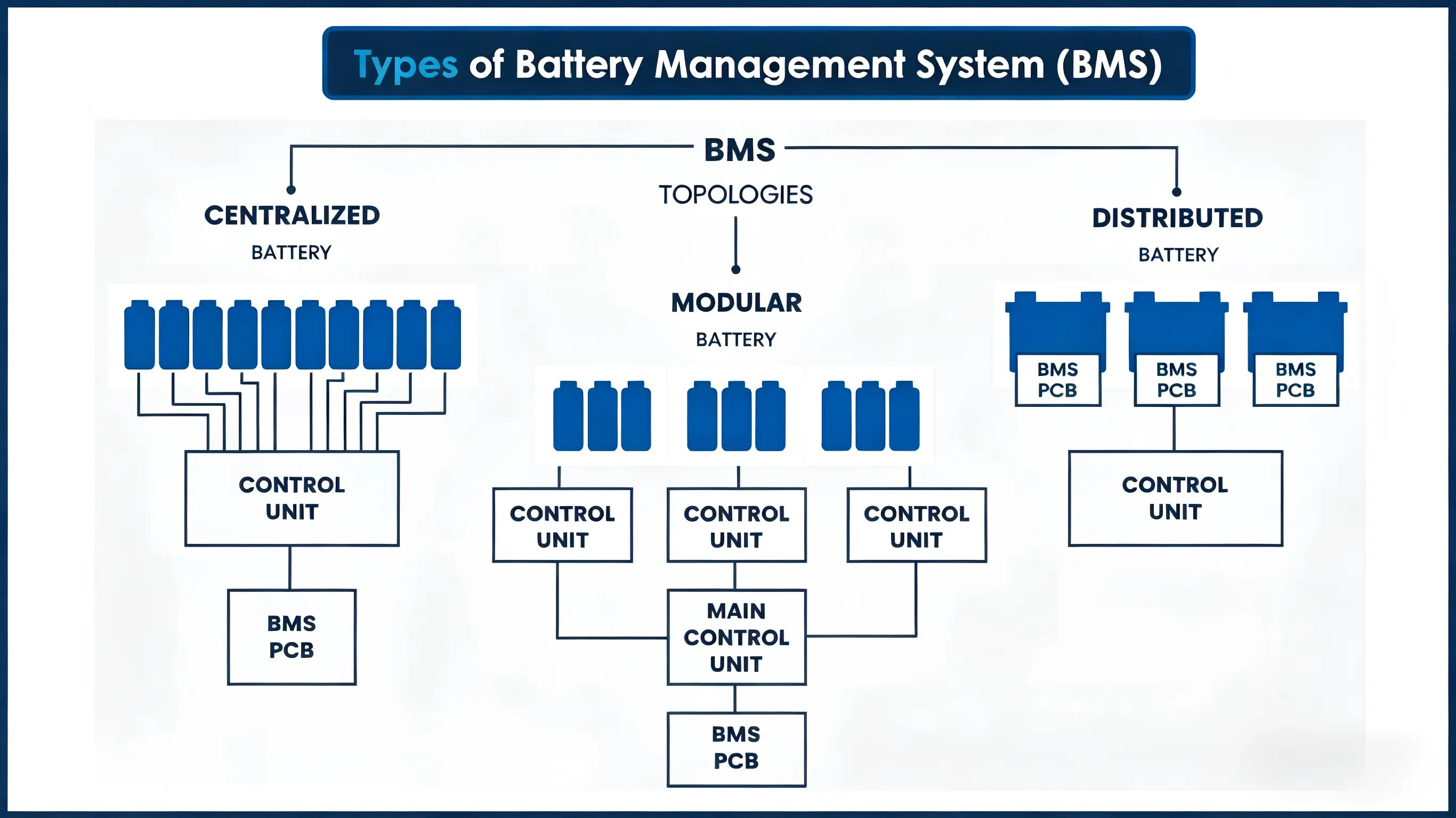

1. Architectures de systèmes de gestion de bâtiments flexibles : centralisées, distribuées et modulaires

L'évolutivité d'un système de gestion de batterie (BMS) repose sur son architecture. Trois architectures principales dominent le marché, chacune adaptée à des tailles de batterie et des applications spécifiques, avec les parts de marché suivantes : BMS centralisé (45 %), BMS modulaire (35 %) et BMS distribué (20 %). Ensemble, elles couvrent l'ensemble des tailles de batteries.

Système de gestion de bâtiments centralisé (Domaines d'expertise de XJBMS): Idéal pour les batteries de petite et moyenne taille

Un système de gestion de batterie (BMS) centralisé utilise une seule unité de contrôle pour surveiller et gérer toutes les cellules de la batterie. Simple, économique et compact, il est idéal pour les batteries de petite et moyenne capacité (par exemple, appareils électroniques grand public, petits systèmes de stockage d'énergie portables, vélos électriques) de 1 à 24 cellules. Ses principales caractéristiques d'évolutivité sont les suivantes :

• Prise en charge d'un nombre de cellules ajustable : la plupart des BMS centralisés peuvent être programmés pour surveiller de 1 à 24 cellules, s'adaptant ainsi aux petits packs de batteries sans modification matérielle.
• Conception compacte : S'adapte aux petits appareils (ex. smartphones, objets connectés) tout en assurant une protection et un équilibrage de base.
• Faible coût : La simplicité du matériel réduit les coûts de production, ce qui le rend idéal pour les produits de consommation à grand volume.

Limitations : La gestion centralisée des batteries (BMS) est moins évolutive pour les grands packs (plus de 100 cellules) en raison du risque de défaillance unique et de la complexité du câblage. En cas de défaillance du contrôleur central, l’ensemble du système s’arrête, ce qui la rend impraticable pour les applications à grande échelle.

Système de gestion de batterie distribué : évolutif pour les grands packs de batteries

Un système de gestion de batterie distribué utilise plusieurs unités « esclaves » (chacune surveillant un petit groupe de cellules) et une unité « maître » pour coordonner les opérations. Cette architecture est conçue pour les grands packs de batteries (par exemple, véhicules électriques, stockage d'énergie à l'échelle du réseau, systèmes industriels) comportant plus de 100 cellules. Ses principales caractéristiques d'évolutivité sont les suivantes :

• Unités esclaves modulaires : ajoutez ou retirez des unités esclaves pour correspondre au nombre de groupes de cellules, permettant ainsi au BMS de s’adapter de 100 à plus de 1 000 cellules.
• Redondance : Si une unité esclave tombe en panne, les autres continuent de fonctionner, réduisant ainsi les temps d'arrêt – une caractéristique essentielle pour les grands systèmes à haute fiabilité.
• Câblage simplifié : les unités esclaves sont placées près des groupes de cellules, ce qui réduit la complexité du câblage même pour les grands packs.
• Support haute tension : Conçu pour les systèmes 400 V-1500 V, avec une isolation renforcée pour supporter des courants et des tensions élevés.

Par exemple, une station de stockage d'énergie centralisée de 200 MW avec des cellules LiFePO4 de 314 Ah utilise un BMS distribué avec des unités esclaves surveillant chacune 16 à 32 cellules, évolutive à des milliers de cellules avec une refonte minimale.

Système de gestion technique du bâtiment modulaire : la solution la plus polyvalente et évolutive

Le système de gestion de batterie modulaire (BMS) combine les avantages des architectures centralisées et distribuées, grâce à des modules préfabriqués et interchangeables qui peuvent être ajoutés ou retirés pour s'adapter à la capacité de la batterie. C'est l'option la plus polyvalente, s'adaptant des petits aux grands packs (par exemple, du stockage d'énergie portable aux systèmes industriels). Ses principales caractéristiques d'évolutivité sont les suivantes :

• Modules prêts à l'emploi : des modules standardisés (chacun gérant un nombre fixe de cellules) peuvent être empilés pour augmenter la capacité, sans qu'une refonte complète du système soit nécessaire.
• Extension flexible : ajoutez des modules à mesure que la taille de la batterie augmente (par exemple, de 24 cellules à plus de 100 cellules) ou remplacez les modules défectueux sans perturber l'ensemble du système.
• Rentabilité : Commencez par un petit module pour les petites batteries et augmentez la capacité au fur et à mesure des besoins, réduisant ainsi les coûts initiaux.
• Empilage haute tension : Prend en charge les systèmes 800 V-1500 V via un empilage modulaire, avec jusqu'à 16 modules en série pour les grandes applications industrielles.

La BMW i3 EV utilise un système de gestion de batterie (BMS) modulaire, où chaque module de batterie possède sa propre carte BMS, permettant aux techniciens d'augmenter la capacité ou de remplacer rapidement les modules défectueux.

2. Composants et interfaces standardisés

Le système de gestion de batterie (BMS) évolutif repose sur des composants standardisés compatibles avec différentes tailles de batteries, éliminant ainsi le besoin de matériel personnalisé pour chaque application. Les principaux éléments standardisés sont les suivants :

• Puces AFELes puces AFE (Analog Front-End), utilisées pour collecter la tension et la température des cellules, sont disponibles en modèles prenant en charge de 1 à 32 cellules. Cela permet aux fabricants d'utiliser la même famille de puces pour les systèmes de gestion de batterie (BMS) de petite et de grande taille, en ajustant uniquement le nombre de puces utilisées.
• Interfaces de communicationLes interfaces standard (CAN, RS485, I2C, SMBus) sont compatibles avec toutes les capacités de batterie. Par exemple, l'interface I2C est utilisée pour les petits appareils électroniques grand public, tandis que les interfaces CAN et RS485 sont utilisées pour les batteries industrielles de grande capacité, garantissant ainsi une communication fluide quelle que soit la taille de la batterie.
• Circuits d'équilibrageL'équilibrage passif (pour les petits packs) et l'équilibrage actif (pour les grands packs) utilisent des composants standardisés, permettant au BMS d'adapter les stratégies d'équilibrage en fonction de la taille de la batterie.

Cette standardisation réduit les délais et les coûts de développement, rendant le BMS adaptable à différentes tailles de batteries et applications.

3. Logiciels et micrologiciels adaptatifs

Le logiciel constitue le « cerveau » du système de gestion de batterie évolutif, lui permettant de s'adapter à différentes tailles de batterie sans modification matérielle. Ses principales fonctionnalités sont les suivantes :

• Nombre de cellules configurableLe firmware du BMS peut être programmé pour surveiller de 1 à plus de 1000 cellules, en ajustant les seuils (tension, courant, température) en fonction de la taille et de la chimie de la batterie (lithium-ion, LiFePO4, sodium-ion).
• Mises à jour OTALes mises à jour à distance permettent aux fabricants d'optimiser le logiciel BMS pour différentes tailles de batterie, en ajoutant la prise en charge de nouveaux nombres de cellules ou de nouvelles compositions chimiques sans modifications physiques.
• Équilibrage adaptatifLe logiciel bascule automatiquement entre l'équilibrage passif et actif en fonction de la taille de la batterie (passif pour les petites batteries, actif pour les grandes) afin d'optimiser l'efficacité et la durée de vie.
• Calibrage par IA: Advanced BMS utilise l'IA pour calibrer les paramètres (SOC, SOH) pour différentes tailles de batterie, assurant une surveillance et un contrôle précis quelle que soit la taille du pack.

Par exemple, un BMS standard peut être recalibré par logiciel pour s'adapter aux cellules cylindriques 18650 (petites) ou aux cellules prismatiques LiFePO4 (grandes), en ajustant les courbes d'équilibrage et les points de consigne de tension pour correspondre aux caractéristiques des cellules.

Évolutivité du BMS pour les principales applications (différentes tailles de batterie)

Pour mieux comprendre comment le BMS évolue, examinons des applications concrètes sur des batteries de différentes tailles, allant des petits appareils électroniques grand public aux grands systèmes industriels :

1. Petites tailles de batteries (électronique grand public, objets connectés)

Taille de la batterie : 1 à 4 cellules, 3,7 V à 14,8 V, 1 000 mAh à 5 000 mAh. Exemples : smartphones, montres connectées, écouteurs Bluetooth.

Solution BMS : BMS centralisée avec BMS ICLes circuits intégrés de gestion de batterie (BMS) sont compacts, économiques et à faible consommation. Leurs principales caractéristiques comprennent une protection de base contre les surcharges et les décharges excessives, un équilibrage passif et une communication I2C/SMbus. Les BMS sont idéaux car ils sont compacts, économiques et offrent une protection suffisante pour les petits packs, même s'ils ne peuvent pas gérer seuls les grands packs.

Évolutivité : les circuits intégrés BMS peuvent être configurés pour prendre en charge de 1 à 4 cellules, s'adaptant ainsi à différentes tailles de petites batteries sans modification matérielle.

2. Batteries de taille moyenne (Stockage d'énergie portable, vélos électriques)

Taille de la batterie : 10 à 24 cellules, 36 V à 96 V, 10 Ah à 50 Ah. Exemples : stations d’alimentation portables, vélos électriques, petits générateurs solaires.

Solution BMS : BMS modulaire ou centralisé prenant en charge 10 à 24 cellules, l’équilibrage passif ou actif et la communication CAN/UART. Le BMS modulaire est privilégié pour sa flexibilité : il est possible d’ajouter des modules pour augmenter la capacité (par exemple, de 20 Ah à 50 Ah) sans remplacer l’ensemble du système.

Évolutivité : Les modules BMS modulaires peuvent être empilés pour prendre en charge davantage de cellules, tandis que le BMS centralisé peut être reprogrammé pour gérer de 10 à 24 cellules. Cela facilite l’adaptation à différentes batteries de taille moyenne.

3. Batteries de grande capacité (véhicules électriques, stockage d'énergie industriel)

Capacité des batteries : plus de 100 cellules, 400 V à 1 500 V, 100 Ah à 500 Ah et plus. Exemples : véhicules électriques, stockage d’énergie à grande échelle, alimentation de secours pour centres de données.

Solution BMS : Système BMS distribué ou modulaire avec architecture maître/esclave, équilibrage actif, isolation haute tension et communication CAN/RS485. Ces systèmes BMS prennent en charge plus de 1 000 cellules, les unités esclaves surveillant de petits groupes de cellules et l’unité maître coordonnant les opérations.

Évolutivité : L’ajout d’unités ou de modules esclaves permet de prendre en charge davantage de cellules. Par exemple, un système de gestion de batterie (BMS) distribué pour véhicule électrique peut évoluer de 200 cellules (petit véhicule électrique) à plus de 1 000 cellules (grand véhicule électrique ou stockage d’énergie industriel). Les BMS modulaires haute tension peuvent empiler jusqu’à 16 modules pour atteindre 1 500 V, ce qui permet de répondre aux besoins des applications à grande échelle. Les configurations de BMS en parallèle améliorent encore l’évolutivité, permettant d’accroître la capacité en connectant des modules supplémentaires sans modification de la conception.

Considérations clés pour un système de gestion de bâtiments évolutif

Les systèmes de gestion de batterie (BMS) ne sont pas tous aussi évolutifs. Pour garantir le bon fonctionnement de votre BMS avec des batteries de différentes tailles, vérifiez les caractéristiques essentielles suivantes :

• Architecture flexibleChoisissez un système de gestion de batterie (BMS) modulaire ou distribué pour une évolutivité maximale ; un BMS centralisé est limité aux petits et moyens packs.
• Composants normalisés: Assurez-vous que le BMS utilise des puces AFE, des interfaces de communication et des circuits d'équilibrage standardisés pour s'adapter aux différentes tailles de batterie.
• Logiciel configurableRecherchez un BMS doté d'un firmware programmable, de mises à jour OTA et d'un équilibrage adaptatif pour s'ajuster aux différents nombres de cellules et compositions chimiques.
• Support haute tensionPour les packs de grande taille, assurez-vous que le BMS supporte les hautes tensions (800 V-1500 V) et dispose d'une isolation robuste pour gérer les courants importants.
• Conformité aux normes: Les systèmes de gestion de bâtiments évolutifs doivent respecter les normes internationales (IEC 62619, UL 1973, GB 44240-2024) afin de garantir la compatibilité entre les applications et les régions.
• Tolérance aux pannesPour les grands ensembles, la redondance (par exemple, des unités esclaves distribuées) est essentielle pour éviter les défaillances ponctuelles qui perturbent l'ensemble du système.

Un système de gestion technique du bâtiment (GTB) mal conçu, avec des composants non standard ou une architecture rigide, aura du mal à évoluer, ce qui entraînera une augmentation des coûts, des temps d'arrêt et des risques pour la sécurité. Par exemple, l'utilisation d'un système GTB centralisé pour un grand parc industriel peut engendrer un câblage complexe, une communication instable et un taux de défaillance plus élevé.

L'avenir de l'évolutivité des systèmes de gestion technique du bâtiment : des systèmes plus intelligents et plus flexibles

Avec l'évolution des technologies de batteries (par exemple, les batteries à l'état solide, les batteries sodium-ion) et la diversification des applications, l'évolutivité des systèmes de gestion de batteries (BMS) deviendra encore plus cruciale. Les principales tendances futures sont les suivantes :

• Évolutivité pilotée par l'IALes algorithmes d'IA adapteront automatiquement les paramètres du BMS aux différentes tailles et compositions chimiques des batteries, éliminant ainsi le besoin d'un étalonnage manuel. Les modèles de langage à grande échelle (LLM) peuvent même automatiser la génération de code pour les BMS pilotés par les données, réduisant ainsi le temps de développement et améliorant l'évolutivité.
• Intégration du jumeau numériqueLes jumeaux numériques des batteries permettront aux systèmes de gestion de batteries (BMS) de simuler les performances pour différentes tailles, optimisant ainsi l'évolutivité et les performances avant le déploiement physique.
• Plateformes BMS universellesLes plateformes BMS uniques, compatibles avec toutes les tailles et compositions chimiques de batteries, des petits appareils électroniques grand public aux grands systèmes industriels, deviendront plus courantes, réduisant ainsi la complexité et les coûts.
• Empilage modulaire amélioré: Le BMS modulaire de nouvelle génération prendra en charge plus de modules (20+), des tensions plus élevées (2000V+) et un empilage plus rapide, facilitant ainsi la mise à l'échelle de grands packs de batteries pour le stockage d'énergie à l'échelle du réseau.

Conclusion : Un système de gestion de bâtiment (BMS) est hautement évolutif – lorsqu’il est correctement conçu.

Le BMS est-il donc adaptable à différentes tailles de batteries ? La réponse est sans équivoque : oui. OuiGrâce à des architectures flexibles (centralisées, distribuées, modulaires), des composants standardisés et des logiciels adaptatifs, les systèmes de gestion de batteries (BMS) modernes s'adaptent parfaitement aux batteries de petite, moyenne et grande capacité, des smartphones au stockage d'énergie à l'échelle du réseau. L'essentiel est de choisir un BMS doté de l'architecture et des fonctionnalités adaptées à votre application, afin de garantir son évolutivité en fonction de la taille de votre batterie ou de vos besoins.

Un système de gestion de batterie (BMS) évolutif n'est pas qu'un simple confort : c'est un investissement rentable qui améliore la fiabilité. En choisissant un BMS évolutif, vous évitez de devoir repenser votre système pour différentes capacités de batterie, vous réduisez les temps d'arrêt et vous garantissez des performances constantes pour toutes vos applications. Que vous soyez fabricant d'électronique grand public, constructeur de véhicules électriques ou développeur de solutions de stockage d'énergie industrielles, privilégier l'évolutivité de votre BMS est essentiel à votre réussite à long terme.

À mesure que la technologie des batteries progresse, l'évolutivité des systèmes de gestion de batteries (BMS) continuera d'évoluer, facilitant plus que jamais la gestion des batteries de toutes tailles et alimentant ainsi l'avenir des nouvelles énergies grâce à une gestion des batteries sûre, fiable et efficace.
