Connexion en série ou en parallèle des batteries : comment choisir le bon BMS ? Guide complet

Si vous travaillez sur le lithium batterie Que ce soit pour des projets de stockage d'énergie, de véhicules électriques ou de bricolage, vous avez probablement déjà été confronté à cette question : comment choisir le bon système de gestion de batterie (BMS) lorsqu'on connecte des batteries en série ou en parallèle ? Quelles spécifications doit-il avoir ? Et quand faut-il privilégier une connexion en série plutôt qu'en parallèle ?

En tant que fournisseur professionnel de systèmes de gestion de batteries (BMS), nous recevons fréquemment ces questions de nos clients. Aujourd'hui, nous allons détailler les principes fondamentaux des connexions en série et en parallèle des batteries, présenter le processus de sélection d'un BMS à l'aide d'exemples concrets et clarifier les scénarios liés aux exigences en haute tension et en courant élevé. C'est parti !

Premièrement : Principes fondamentaux du branchement en série et en parallèle des batteries

Avant de choisir un BMS, vous devez maîtriser les règles de base des connexions en série et en parallèle des batteries ; c’est le fondement d’une sélection correcte du BMS :

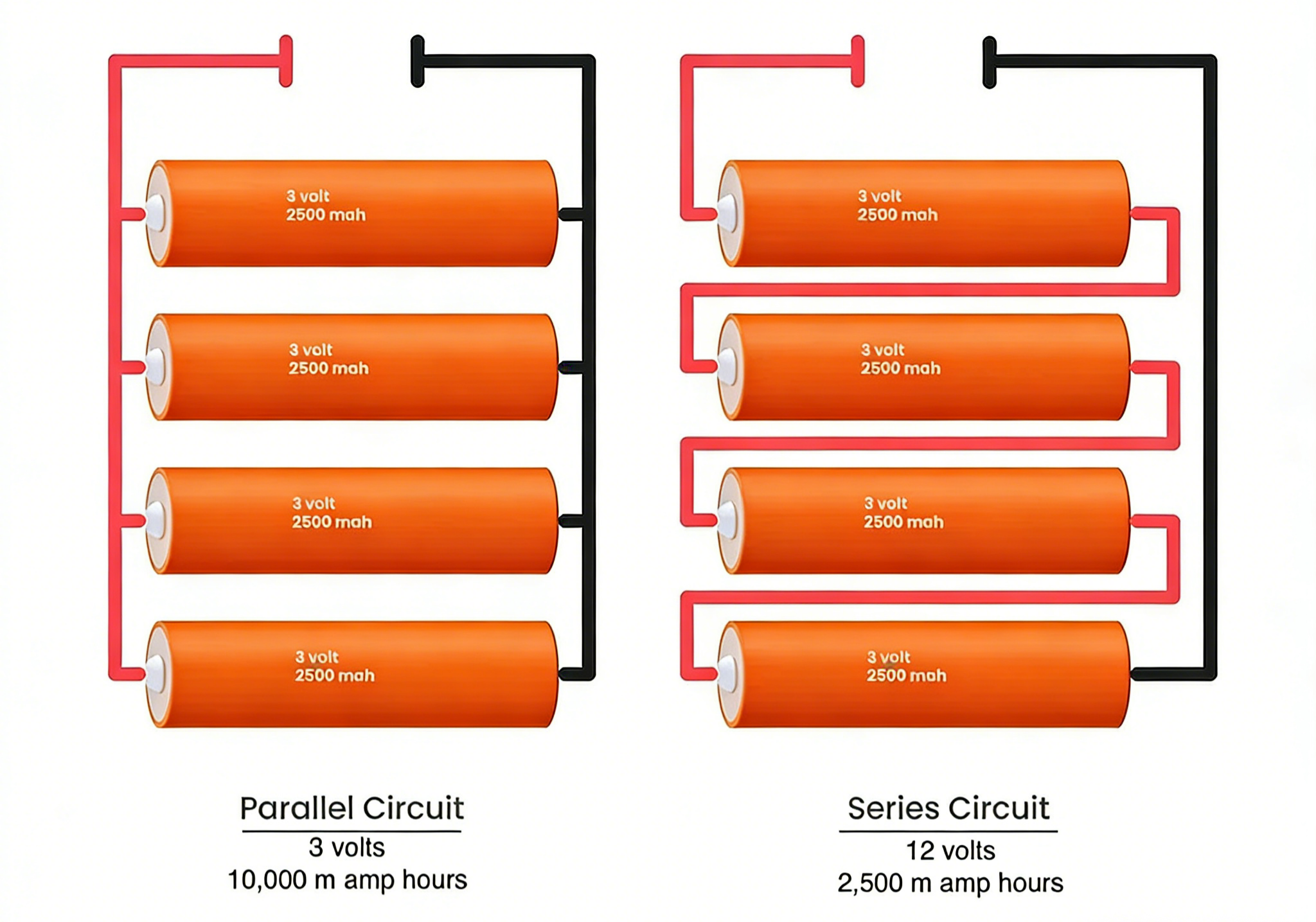

• Lien avec la série : La tension augmente, le courant reste le même.
  Lorsque vous connectez plusieurs batteries en série, la tension totale est la somme des tensions de chaque batterie, tandis que le courant continu maximal reste égal au courant de chaque batterie. Par exemple : 4 ensembles de 4S 12V Blocs de batteries de 100 A en série → Tension totale = 12 V × 4 = 48 V ; Courant total = 100 A (inchangé).
• Connexion parallèle : La tension reste la même, le courant augmente.
  Lorsqu'on connecte plusieurs batteries en parallèle, la tension totale reste la même que pour une seule batterie, mais le courant maximal total est la somme des courants de chaque batterie. Par exemple : 4 batteries 4S 12 V 100 A en parallèle → Tension totale = 12 V (inchangée) ; Courant total = 100 A × 4 = 400 A.

Scénario 1 : Quand utiliser un raccordement en série ? (Exigences haute tension)

Le raccordement en série est utilisé lorsque votre projet le nécessite haute tension pour alimenter des dispositifs de forte puissance ou réduire les pertes de courant dansTransmission longue distance. Exemples d'applications courantes :

• Systèmes de stockage d'énergie 48 V : Les systèmes de stockage d'énergie résidentiels/industriels utilisent souvent des batteries haute tension de 48 V pour améliorer l'efficacité de la transmission d'énergie et correspondre aux onduleurs 48 V courants.
• Véhicules électriques : Les chariots élévateurs électriques, les voiturettes de golf et les véhicules électriques légers fonctionnent à haute tension (48V/60 V/72V) des batteries pour fournir une puissance suffisante au fonctionnement du moteur.
• Systèmes solaires hors réseau : Les batteries haute tension des systèmes solaires réduisent le courant dans le circuit, minimisant ainsi les pertes d’énergie lors du transport et réduisant le coût des câbles à courant élevé.

Scénario 2 : Quand utiliser une connexion parallèle ? (Besoins en courant élevé)

La connexion parallèle est idéale lorsque votre projet nécessite courant élevétout en conservant une plateforme basse tension (pour garantir la sécurité et la compatibilité avec les appareils basse tension). Scénarios d'application courants :

• Systèmes d'alimentation 12 V pour véhicules récréatifsLes camping-cars utilisent des systèmes basse tension de 12 V pour l'éclairage, le réfrigérateur et les petits appareils électroménagers. Des batteries en parallèle augmentent le courant total afin d'alimenter simultanément plusieurs appareils.
• Centrales électriques portables : Petites centrales électriques portables (12V/24V) utiliser des connexions parallèles pour augmenter le courant, assurant une alimentation électrique stable pour les outils haute puissance (par exemple, les compresseurs d'air 12V).
• Petits appareils électriques à faire soi-même : les projets de loisirs comme les petits bateaux électriques ou les générateurs à faire soi-même utilisent souvent des connexions parallèles basse tension pour répondre aux besoins d’entraînement à courant élevé sans augmenter la tension (réduisant la complexité du circuit).

Guide clé : Comment choisir un système de gestion technique du bâtiment (GTB) pour les connexions en série et en parallèle ?

La règle la plus importante pour le choix d'un système de gestion de batterie (BMS) est : Les spécifications du BMS doivent correspondre à l'ensemble des paramètres de la batterie connectée.. Ci-dessous, nous utilisons des cas clients réels (4 ensembles de batteries 4S 12V 100A) pour expliquer la méthode de sélection pour les deux types de connexion.

Cas 1 : Sélection du BMS pour une connexion en série (4 ensembles de 4S 12V 100A en série)

Question d'un client : Lorsque je connecte quatre batteries 4S 12 V 100 A en série, dois-je utiliser un seul… ? BMS 16S 48V 100A ou quatre BMS 4S 12V 100A (un par paquet) ?

Réponse : Il faut utiliser un BMS intégré 16S 48V 100A (seule option correcte).

Pourquoi un système de gestion de batterie (BMS) monobloc en série est-il invalide ?

• Conflit de logique de protection : chaque BMS 4S ne surveille que ses 4 cellules. Si l’une d’elles est surchargée ou déchargée excessivement, son BMS coupera le circuit, interrompant ainsi la boucle en série et provoquant une coupure de courant soudaine.
• Risques pour la sécurité : Si un BMS dysfonctionne (ne parvient pas à se couper), les autres BMS ne peuvent pas intervenir, ce qui entraîne une surcharge/décharge excessive de ce pack (gonflement, incendie ou réactions en chaîne).

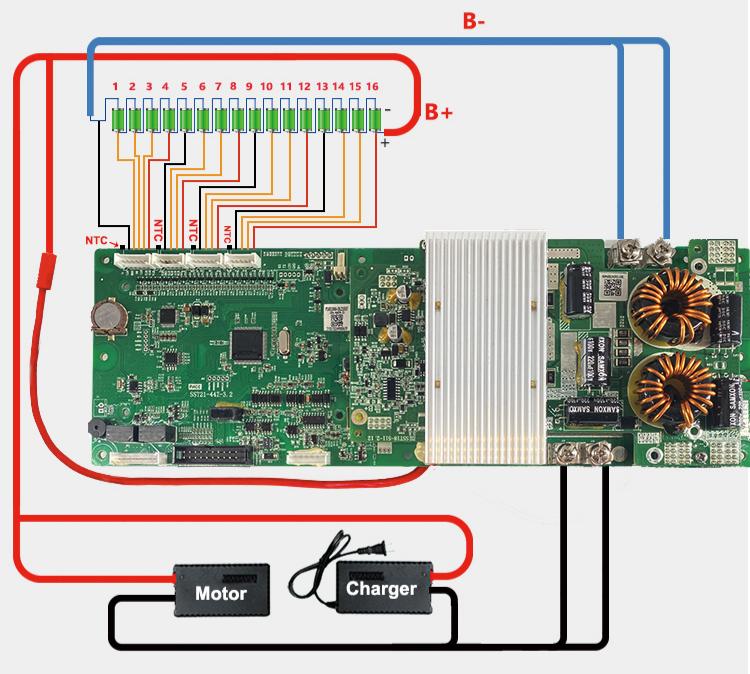

Spécifications BMS correctes pour un raccordement en série :

• Nombre de cellules (S) : Faites correspondre le nombre total de cellules de la série → 4S × 4 = 16S.
• Tension : Faire correspondre la tension totale → 12V × 4 = 48V (charge complète 58,8V).
• Courant : Correspond au courant d'un seul pack (le courant en série est constant) → 100 A (courant de décharge continu ≥ 100 A).

Rappel important : Choisissez un système de gestion de bâtiment avec fonction d'équilibrage activePour les connexions en série. Cette fonction équilibre la tension des 16 cellules, prolongeant ainsi la durée de vie de la batterie de 30 % et évitant les défaillances prématurées dues à un déséquilibre entre les cellules.

Cas 2 : Sélection du BMS pour une connexion en parallèle (4 ensembles de 4S 12V 100A en parallèle)

Question d'un client : Lorsque je connecte quatre batteries 4S 12 V 100 A en parallèle, dois-je utiliser un seul… BMS 4S 12V 400A ou quatre BMS 4S 12V 100A (un par paquet) ?

Réponse : Nous recommandons quatre BMS 4S 12 V 100 A (un par paquet) → sûrs et fiables

Pourquoi un seul BMS de 400 A n'est-il pas recommandé ?

• Absence de protection individuelle : un BMS de 400 A ne surveille que le courant et la tension totaux. Si un pack présente un défaut interne (court-circuit, surintensité), le BMS ne peut pas le couper individuellement, ce qui risque d’endommager en chaîne les autres packs.
• Coût élevé et complexité du câblage : un système de gestion technique du bâtiment (GTB) haute intensité de 400 A est beaucoup plus cher que quatre systèmes GTB de 100 A. Il nécessite également des câbles plus épais (ce qui augmente le coût) et impose des exigences de câblage plus strictes (risque de surchauffe en cas de câblage incorrect).

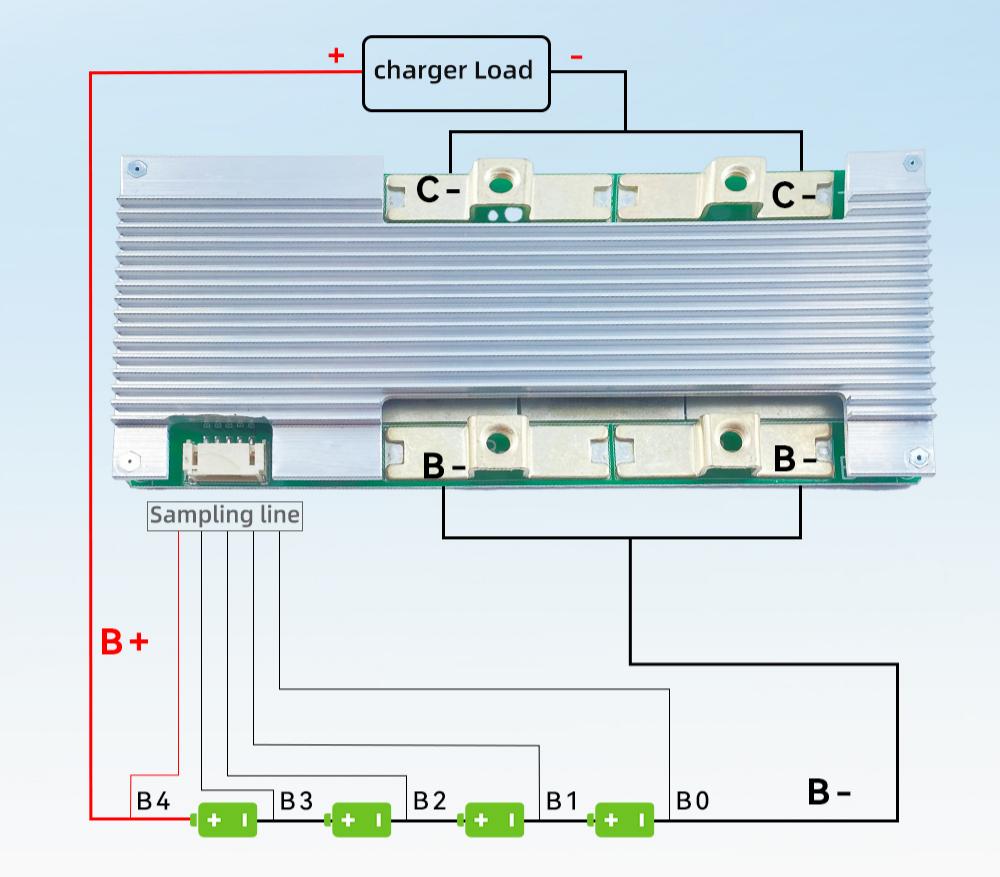

Spécifications BMS correctes pour une connexion en parallèle :

• Nombre de cellules (S) : Correspond au nombre de cellules du pack unique (la tension parallèle est cohérente) → 4S.
• Tension : Correspond à la tension de l'emballage individuel → 12 V.
• Courant : Correspond au courant du pack unique → 100 A par BMS (un BMS par pack).

Rappel important : Tous les BMS pour connexion parallèle doivent être même marque, même modèle et même lotafin de garantir des paramètres de protection constants (tension de surcharge/décharge excessive, seuil de surintensité), en évitant un déséquilibre de courant entre les packs.

Note sur notre produit BMS

Tous nos produits BMS sont entièrement compatibles avec connexions en série de la batterie(prenant en charge différentes configurations de cellules telles que 4S, 8S, 16S, etc., et des tensions d'alimentation comme 12 V, 24 V, 48 V). Si votre projet le nécessite connexion parallèle de la batterie, s'il te plaît contactez notre équipe technique Pour les solutions personnalisées, les connexions parallèles nécessitent une plus grande cohérence du système de gestion technique du bâtiment (GTB) et du câblage, et un accompagnement professionnel est nécessaire pour garantir la sécurité.

Résumé final

1. Connexion en série = haute tension, même courant → pour le stockage d'énergie, les véhicules électriques, les systèmes solaires.

2. Connexion parallèle = même tension, courant élevé → pour les camping-cars, les stations d'alimentation portables, les petits appareils de bricolage.

3. Série BMS : Choisissez un BMS intégré correspondant au nombre total de cellules (S) et à la tension totale.

4. BMS parallèle : Choisissez un BMS monobloc (un par paquet) avec des paramètres cohérents.

4. Notre système de gestion de bâtiments prend en charge les connexions en série ; les connexions en parallèle nécessitent une consultation professionnelle.

Si vous avez d'autres questions concernant le branchement de la batterie ou le choix du BMS, n'hésitez pas à nous contacter. contactez-nous directementNotre équipe technique professionnelle vous fournira des solutions sur mesure !
