Principes de base des cartes de protection de batterie : un guide complet

2025-08-06
Qu'est-ce qu'un batterie Conseil de protection ?

Une carte de protection de batterie, également appelée module de circuit de protection (PCM), est un circuit imprimé conçu pour protéger les batteries au lithium (comme les batteries lithium-ion ou lithium-polymère) contre les dommages ou les situations dangereuses (incendie ou explosion, par exemple) pendant la charge et la décharge. Elle prévient les risques liés à la surcharge, à la décharge excessive, à la surintensité, aux courts-circuits ou aux températures élevées.

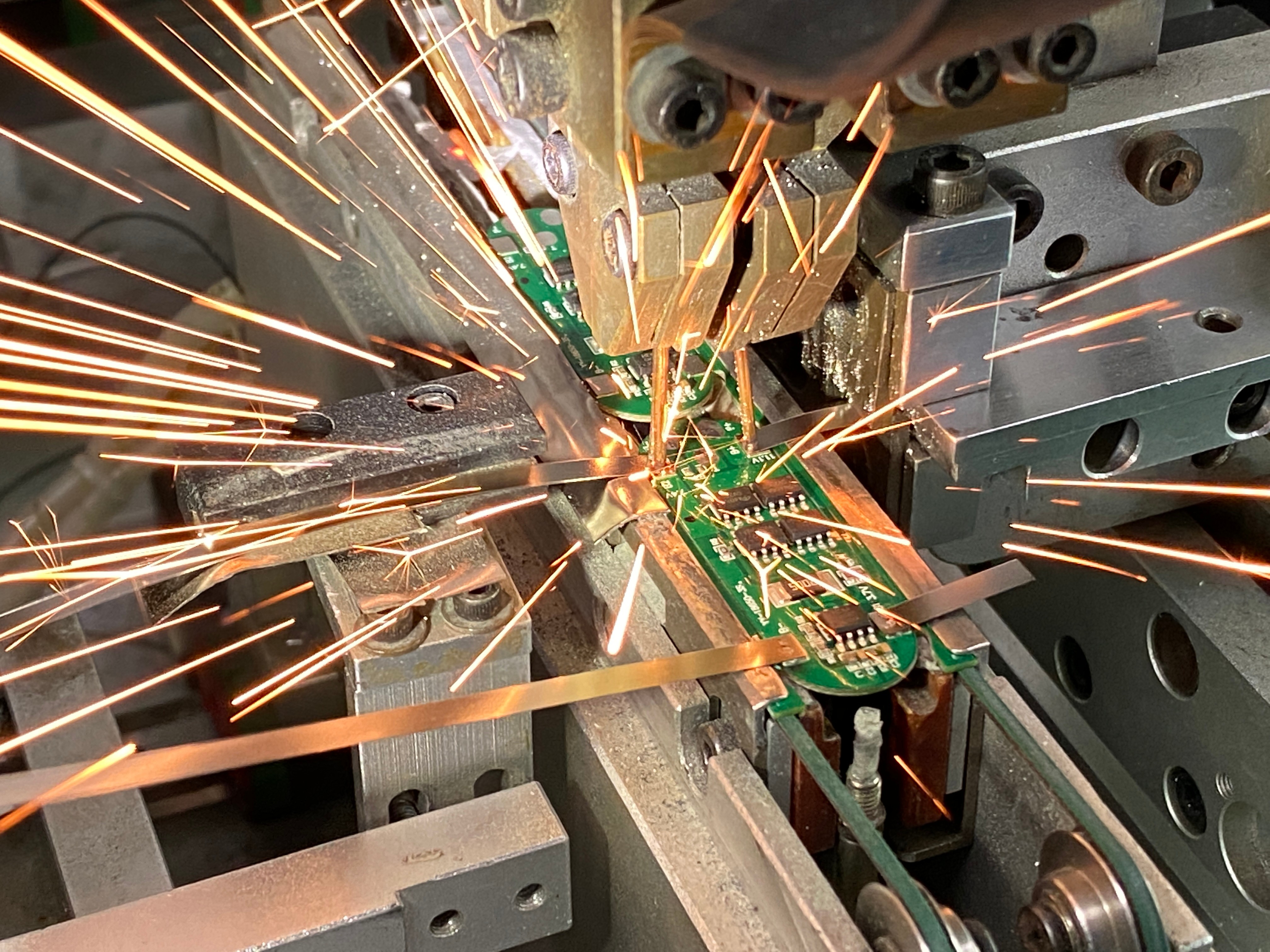

D164 3S BMS (1).JPG

Pourquoi les batteries au lithium ont-elles besoin d'une carte de protection ?

Les propriétés chimiques des batteries au lithium les rendent extrêmement sensibles à la tension et au courant :

- Surcharge (tension > 4,2 V par cellule)Peut entraîner un gonflement, une fuite, voire une explosion de la batterie.

- Décharge excessive (tension Endommage définitivement la batterie et réduit sa capacité.

- Surintensité/court-circuitUn courant élevé peut provoquer une chaleur excessive, pouvant potentiellement entraîner des incendies.

Le circuit de protection surveille en temps réel l'état de la batterie et coupe l'alimentation en cas d'anomalies afin de garantir la sécurité.

 Image 5.png

Fonctions principales d'une carte de protection de batterie

Fonction

But

Condition de déclenchement

Protection contre les surcharges

Empêche la charge au-delà de la limite de tension sûre (par exemple, 4,25 V).

Tension ≥ VC (ex. : 4,25 V)

Protection contre les décharges excessives

La décharge s'arrête lorsque la tension descend en dessous du seuil minimum (par exemple, 2,5 V).

Tension ≤ VD (ex. : 2,5 V)

Protection contre les surintensités

Limite le courant à la capacité de sécurité de la batterie (par exemple, 3 A).

Courant ≥ Valeur de consigne (ex. : 3 A)

Protection contre les courts-circuits

Coupe instantanément le circuit en cas de court-circuit accidentel.

Surtension soudaine (par exemple, >10 A)

Protection contre la température

Utilise une résistance NTC (coefficient de température négatif) pour éviter la surchauffe.

Température ≥ Seuil de sécurité (ex. : 85 °C)

Fonction d'équilibrage

Assure une tension uniforme entre les cellules d'un pack de batteries en série.

Différence de tension > Valeur de consigne (ex. : ±20 mV)



Composants clés d'une carte de protection de batterie

Composant

Fonction

Modèles/Paramètres courants

Circuit intégré de contrôle

La puce principale qui surveille la tension/le courant et contrôle les commutateurs MOSFET.

DW01, S-8261 (6 broches, haute précision de détection)

MOSFET

Fonctionne comme un interrupteur électronique, commandé par le circuit intégré.

8205A (double MOSFET, résistance à l'état passant

Résistances/Condensateurs

- Résistance de division de tension (R1) : Détecte la tension.

R1 = 330 Ω, R2 = 1 kΩ



- Résistance de détection de surintensité (R2) : Mesure le courant.



PTC/Fusible

Assure une protection contre les surintensités. La thermistance PTC est à réarmement automatique ; les fusibles doivent être remplacés.

PTC (par exemple, de 5 A)

NTC

Capteur de température ; la résistance diminue lorsque la température augmente.

10 kΩ à 25 °C

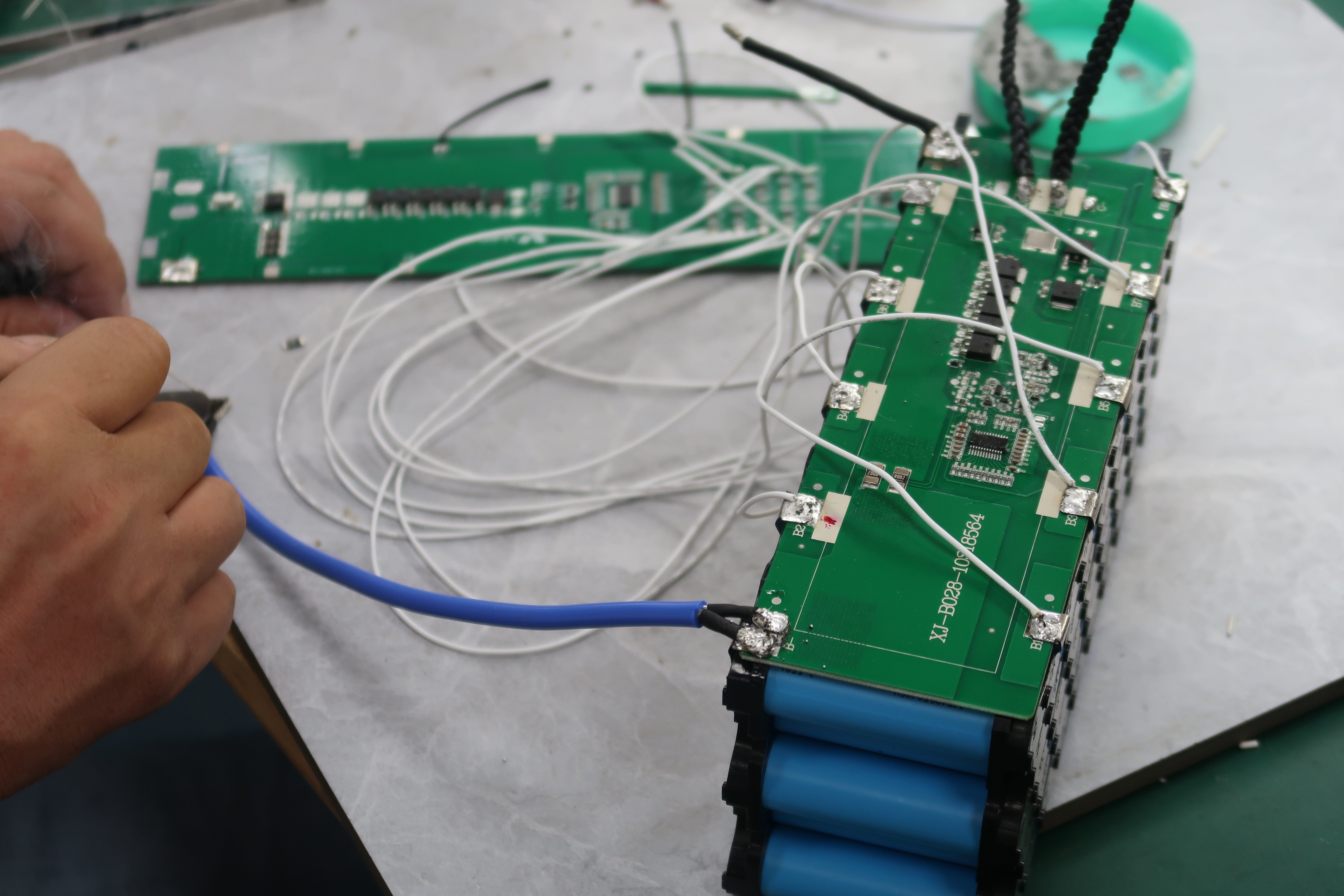

 B028 BMS.jpg

Fonctionnement d'une carte de protection de batterie
1. Processus de protection contre les surcharges

- Pendant la charge, la tension de la batterie augmente (par exemple, à 4,25 V).

- Le circuit intégré de contrôle détecte la tension dépassant le seuil de surcharge (VC).

- Le circuit intégré coupe le MOSFET (T1) pour arrêter la charge.

- La charge reprend lorsque la tension chute au seuil de récupération (VCR, par exemple, 3,8 V).

2. Processus de protection contre les décharges excessives

- Lors de la décharge, la tension de la batterie chute (par exemple, à 2,5 V).

- Le circuit intégré détecte une tension inférieure au seuil de décharge (VD).

- Le circuit intégré coupe le MOSFET (T2) pour arrêter la décharge.

- La fonction de décharge est rétablie après la recharge.

3. Protection contre les courts-circuits

- Lorsque P+ et P- sont court-circuités, des surtensions de courant se produisent (par exemple, >10A).

- Le circuit intégré coupe l'alimentation du MOSFET en quelques millisecondes pour interrompre le circuit.



Problèmes courants et solutions

Problème

Causes possibles

Solution

Aucune sortie / Impossible de gérer la charge

- Fusible grillé.

Remplacez le fusible, vérifiez le fonctionnement du MOSFET.



- MOSFET endommagé.





- Problème de circuit imprimé.



Court-circuit non protégé

- Mauvaise soudure de la résistance de détection VM (R2).

Inspectez R2, remplacez le circuit intégré ou le MOSFET.



- Circuit intégré ou MOSFET défectueux.



Autodécharge élevée

- Condensateur défectueux.

Remplacez le condensateur ou le circuit intégré.



- Dysfonctionnement du circuit intégré.



Résistance interne élevée

- Résistance accrue des CTP/fusibles.

Remplacer la thermistance PTC, inspecter les pistes du circuit imprimé.



- Micro-ruptures dans les pistes de cuivre du circuit imprimé.





Réflexions finales

Comprendre les principes de base des cartes de protection des batteries est essentiel pour garantir la sécurité et la longévité des batteries au lithium. Que vous conceviez un pack de batteries ou que vous résolviez des problèmes, comprendre le fonctionnement de ces composants vous permettra de gagner du temps et d'éviter les risques. Pour des guides plus approfondis sur la technologie des batteries, consultez régulièrement notre blog !
