XJ-D307 6S-10S 20A-35A BMS Split Port NTC EIN/AUS-Schalter BMS für E-Scooter

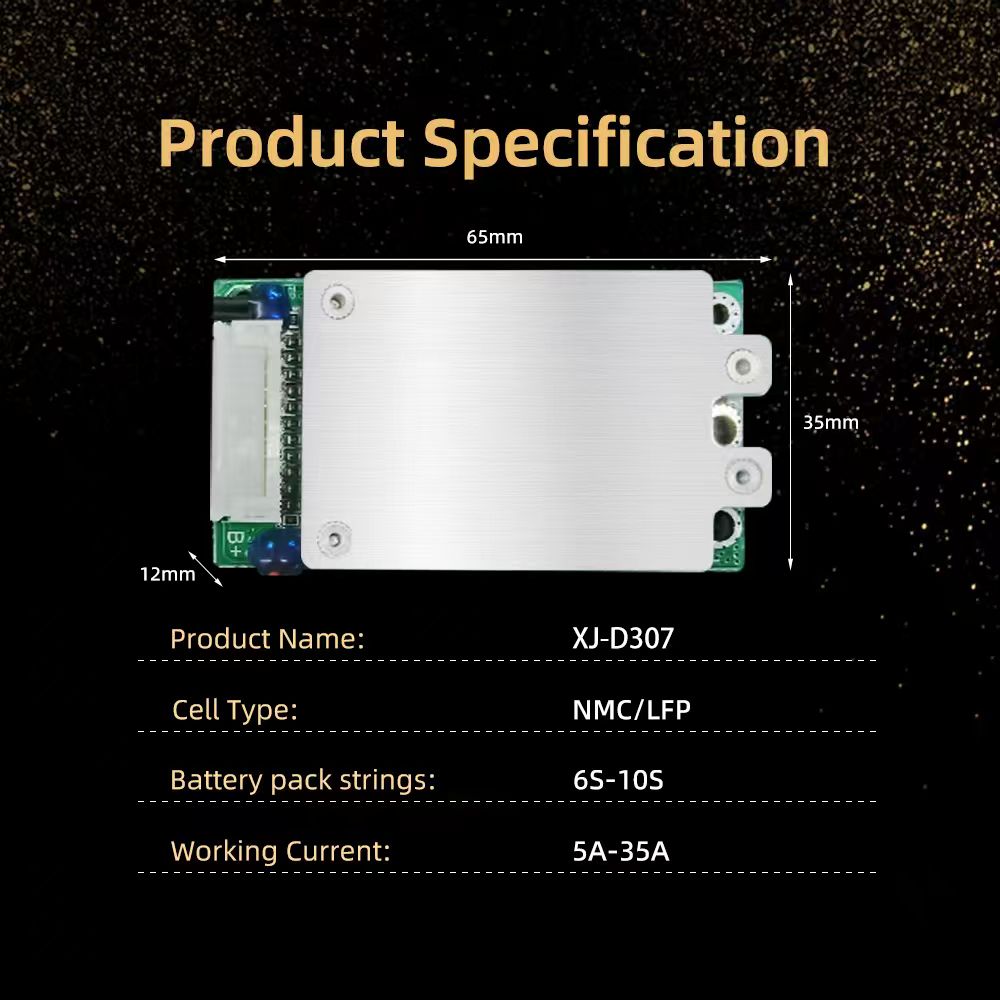

XJ-D307 BMS, 6S/7S/8S/9S/10S, 20A/25A/30A/35A, geteilter Ladeanschluss (5A Ladestrom, 20A–35A Entladestrom). Für LiFePO4-/Lithium-Ionen-Akkus, mit NTC- und Schwachstromschalter, kompakte Abmessungen (65 × 35 × 12 mm).
| Produktname | XJ-D307 BMS Batteriemanagementsystem |
| Größe | Länge 60 mm * Breite 32 mm * Dicke 7,5 mm |
| Serie | 10S |
| Aktuell | 10 A/15 A/20 A |

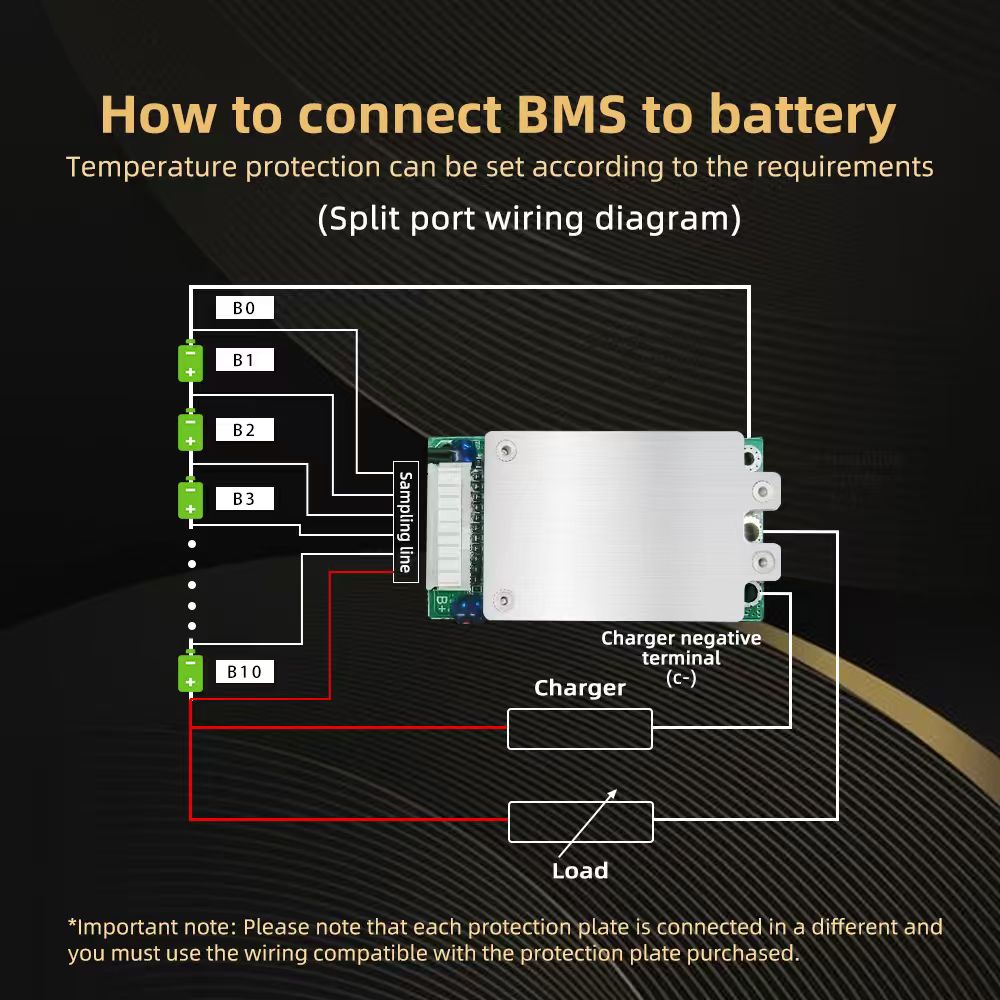

| Eingang & Ausgang | Gemeinsamer Anschluss oder geteilter Anschluss |
| Zelltyp | LiPO4/NMC (Li-Ionen) |

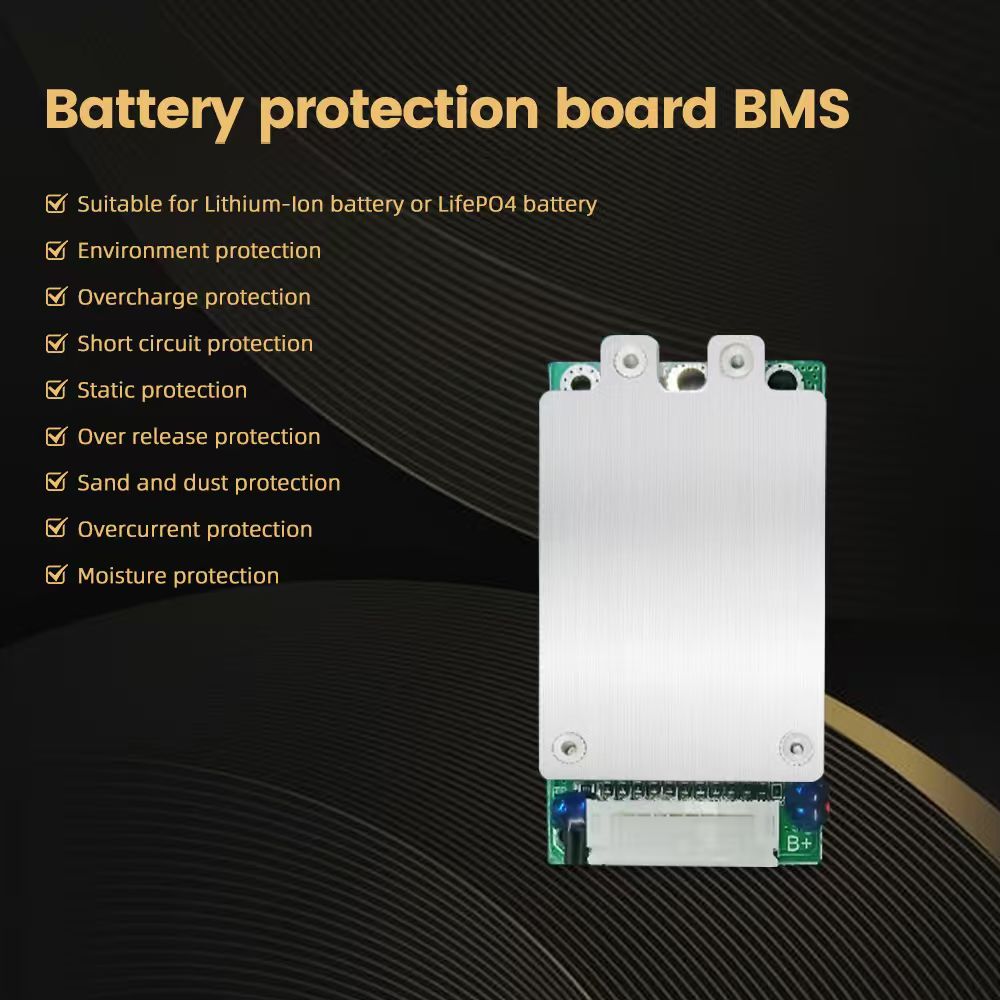

| Funktion | Schutz vor Überladung, Tiefentladung, Überstrom, Kurzschluss, NTC-Temperatursensorfunktion, Schutz vor elektrostatischer Entladung, Staubschutz, Feuchtigkeitsschutz |
| Schwachstromschalter | Optional |
| Garantie | 24 Monate |
| Artikel (Die Spezifikationen der 10S 20A 3,7V Batterie) | Min | Typisch | Max | Einheit |
| Ladespannung des Akkus | 42,5 | 42,5 | In | |
| Lade-MOS-Festigkeitsspannung | 85 | In | ||
| Entlade-MOS-Spannungsfestigkeit | 85 | In | ||
| Einzelzellen-Überladungserkennungsspannung | 4,225 | 4,25 | 4,275 | In |
| Überlade-Wiederherstellungsspannung | 4.1 | 4.15 | 4.2 | In |
| Verzögerung bei der Überladungserkennung | 500 | 1000 | 1500 | MS |
| Einzelzellen-Tiefentladungserkennungsspannung | 2.6 | 2.7 | 2.8 | In |
| Tiefentlade-Wiederherstellungsspannung | 2.9 | 3 | 3.1 | In |
| Verzögerung bei der Erkennung von Überladung | 500 | 1000 | 1500 | MS |
| Dauerentladestrom des Akkus | 20 | A | ||
| Dauerladestrom des Akkus | 5 | A | ||
| Entladeüberstromschutz | 90 | 100 | 110 | A |
| Überstromschutzverzögerung | 800 | 1000 | 1500 | MS |
| Selbstverbrauch | 30 | 50 | A | |
| Ladeschutztemperatur | 55±4℃Die | |||
| Entladeschutztemperatur | 75±4℃ | |||
| Wiederherstellung bei Kurzschluss-/Tiefentladungs-/Überstromschutz am Ausgang | Automatische Wiederherstellung nach Lastabwurf infolge von Kurzschluss-/Tiefentladungs-/Überstromschutz | |||
| Kurzschlussschutzverzögerung | 100 | 300 | 600 | uns |
| Normaler Betriebszustand B-zu-P-Innenwiderstand | 10 | mΩ | ||
| Maximaler Temperaturanstieg bei kontinuierlichem Ausgangsstrom von 4 A | 40 | ℃ | ||
