Hardware BMS
XJ-D020 3S-24S 40A-150A BMS mit NTC-Balancer, Ladung 80A, Entladung 150A
3S-24S, 40A-150A, für LiFePO4- und NMC-Batterien, mit Ausgleichsfunktion, NTC-Temperatursensoren
| Produktname | XJ-D020 BMS Batteriemanagementsystem |

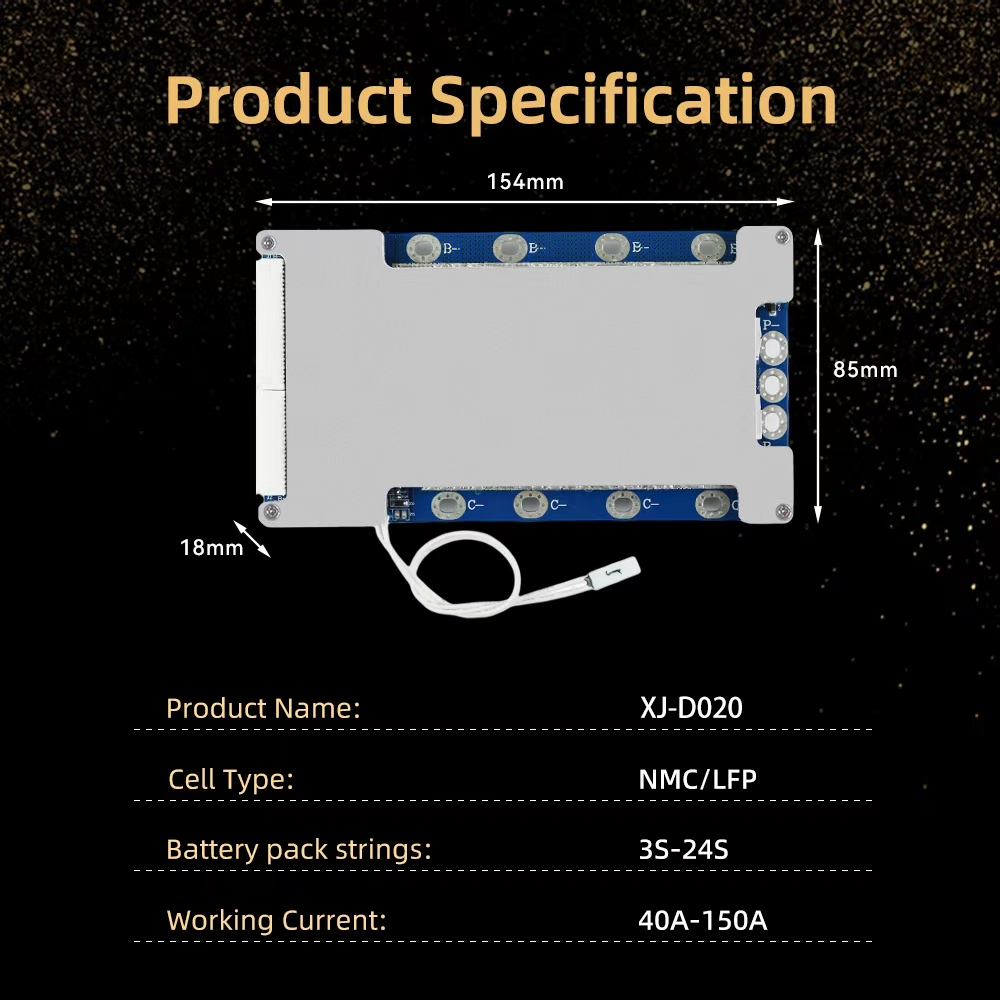

| PCBA-Größe | 154*85*18 mm |
| Serie | 3S-24S |
| Aktuell | 40 A–150 A |
| Zelltyp | LiFePO4/NMC/Li-Ionen-Batterie |

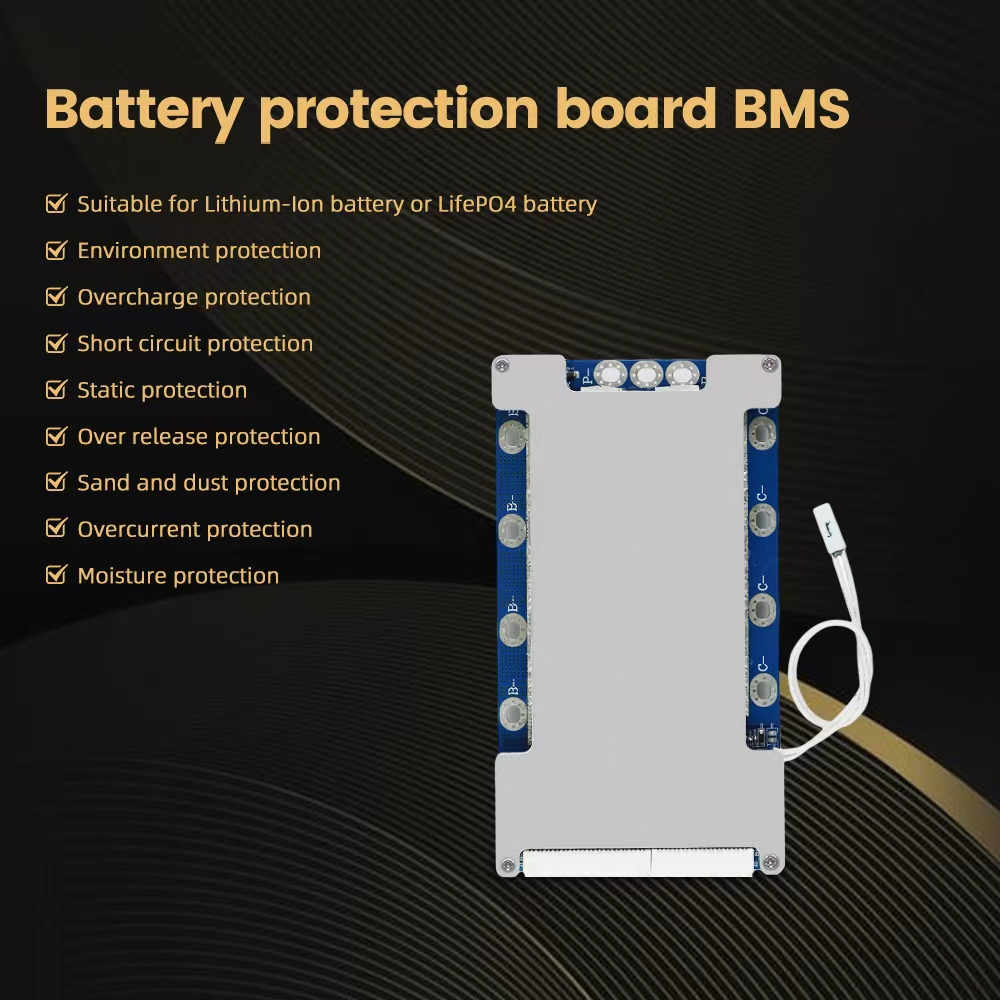

| Funktion | Schutz vor Überladung, Schutz vor Tiefentladung, Überstromschutz, Kurzschlussschutz, Ausgleichsfunktion, NTC-Temperatursensorfunktion, Schutz vor elektrostatischer Entladung, Staubschutz, Feuchtigkeitsschutz |
| Garantie | 24 Monate |
| Artikel (die Spezifikation von 24S 150A) | Min | Typisch | Max | Einheit |
| Ladespannung des Akkus | 88,8 | 90 | In | |
| Die Spannungsfestigkeit des Lade-MOSFETs | 150 | In | ||
| Entladespannungsfestigkeit des MOS-Sensors | 150 | In | ||
| Einzelzellen-Überladeerkennungsspannung | 3.7 | 3,75 | 3.8 | In |
| Überlade-Wiederherstellungsspannung | 3,5 | 3,55 | 3.6 | In |
| Verzögerung bei der Überladungserkennung | 500 | 1000 | 1500 | MS |
| Einzelabschnitts-Tiefentladungserkennungsspannung | 2.1 | 2.2 | 2.3 | In |
| Tiefentlade-Wiederherstellungsspannung | 2.6 | 2.7 | 2.8 | In |
| Verzögerung bei der Erkennung von Überladung | 500 | 1000 | 1500 | MS |
| Kontinuierlicher Entladestrom des Akkus | 150 | A | ||
| Kontinuierlicher Ladestrom des Akkus | 80 | A | ||
| Entladeüberstromschutz | 360 | 400 | 440 | A |
| Überstromschutzverzögerung | 5 | 10 | 20 | MS |
| Selbstverbrauch | 30 | 50 | A | |
| Gleichgewichtsstrom | 26 | 36 | 46 | m.a. |
| Ladetemperaturschutz | /℃. | |||
| Entladetemperaturschutz | /℃ | |||
| Wiederherstellung nach Kurzschluss-/Tiefentladungs-/Überstromschutz am Ausgang | Nach dem Schutz vor Kurzschluss, Tiefentladung und Überstrom wird die Last entfernt und das System erholt sich automatisch. | |||
| Kurzschlussschutzverzögerung | 100 | 300 | 600 | uns |
| Unter normalen Betriebsbedingungen beträgt der Innenwiderstand B- bis P- | 10 | mΩ | ||
| Maximaler Temperaturanstieg bei einem kontinuierlichen Ausgangsstrom von 150 A | 40 | ℃ | ||
