XJ-D010 BMS 11S 12S 13S 15A 20A Separater Port Laden 3A Entladen 15A/20A

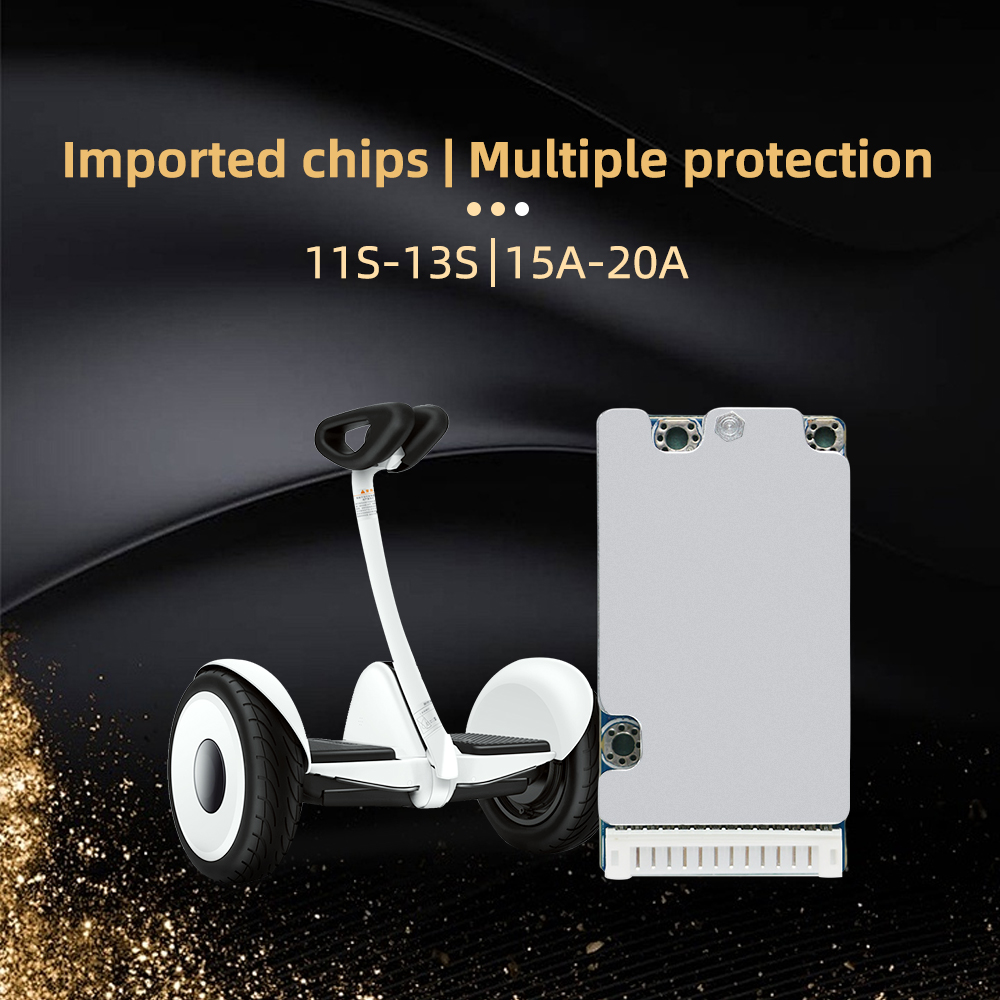

11S-13S 15A/20A BMS, für LiFePO4 NMC Lithium-Batterien, Anwendung in Elektrorollern und E-Bikes, mit NTC
| Produktname | BMS-Batteriemanagementsystem |

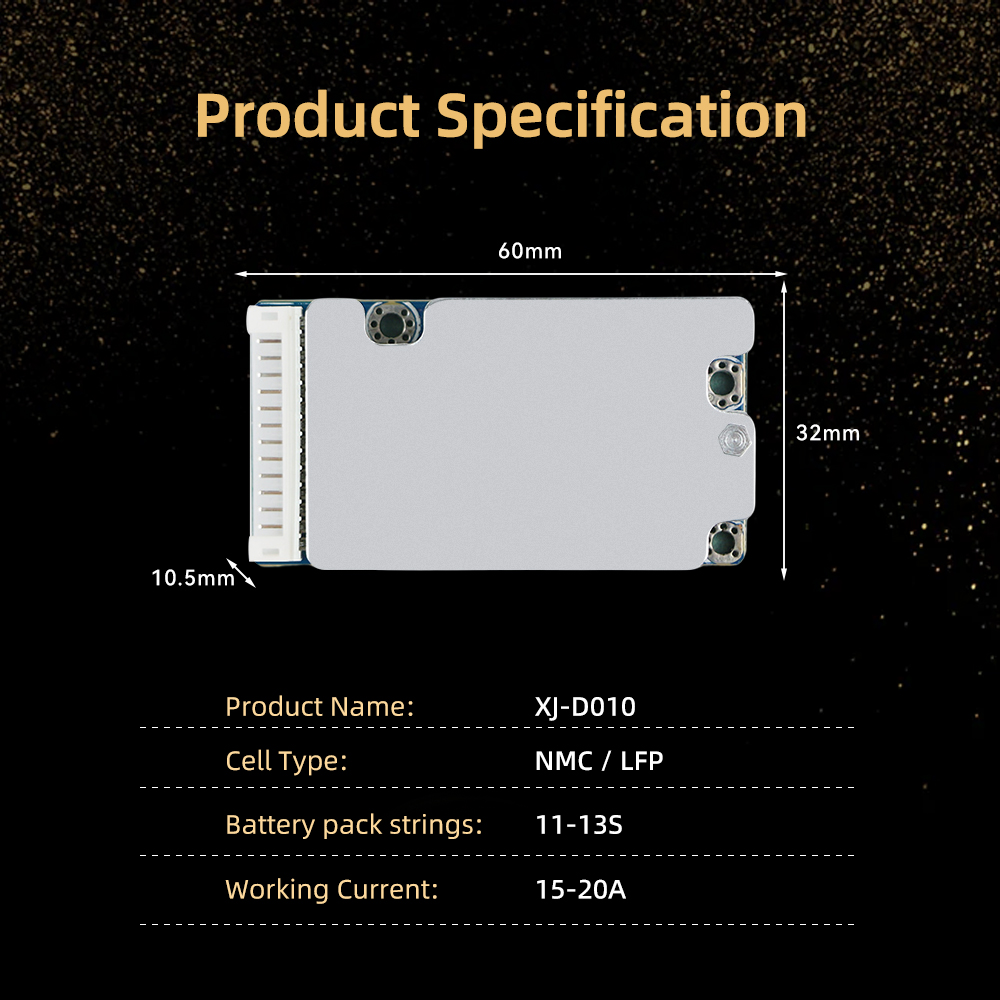

| Größe | Länge 60 mm * Breite 32 mm * Dicke 10,5 mm |
| Serie | 11S-13S |
| Aktuell | 15 A/20 A |
| Stromspannung | 46 V–54 V |
| Temperatursensoren | Ja |
| Batteriezellentyp | NMC 3,7-V-Batterie / LiFePO4 3,2-V-Batterie |

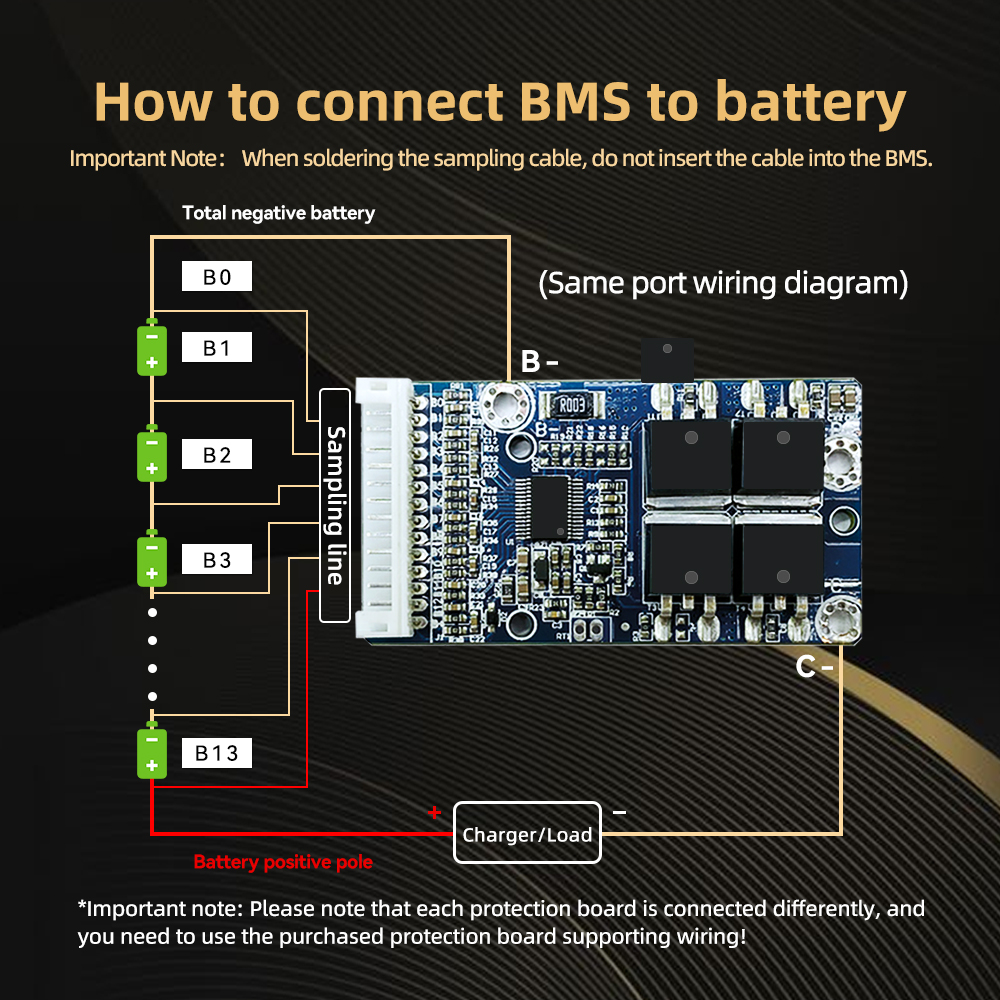

| Funktion | Separater Anschluss |

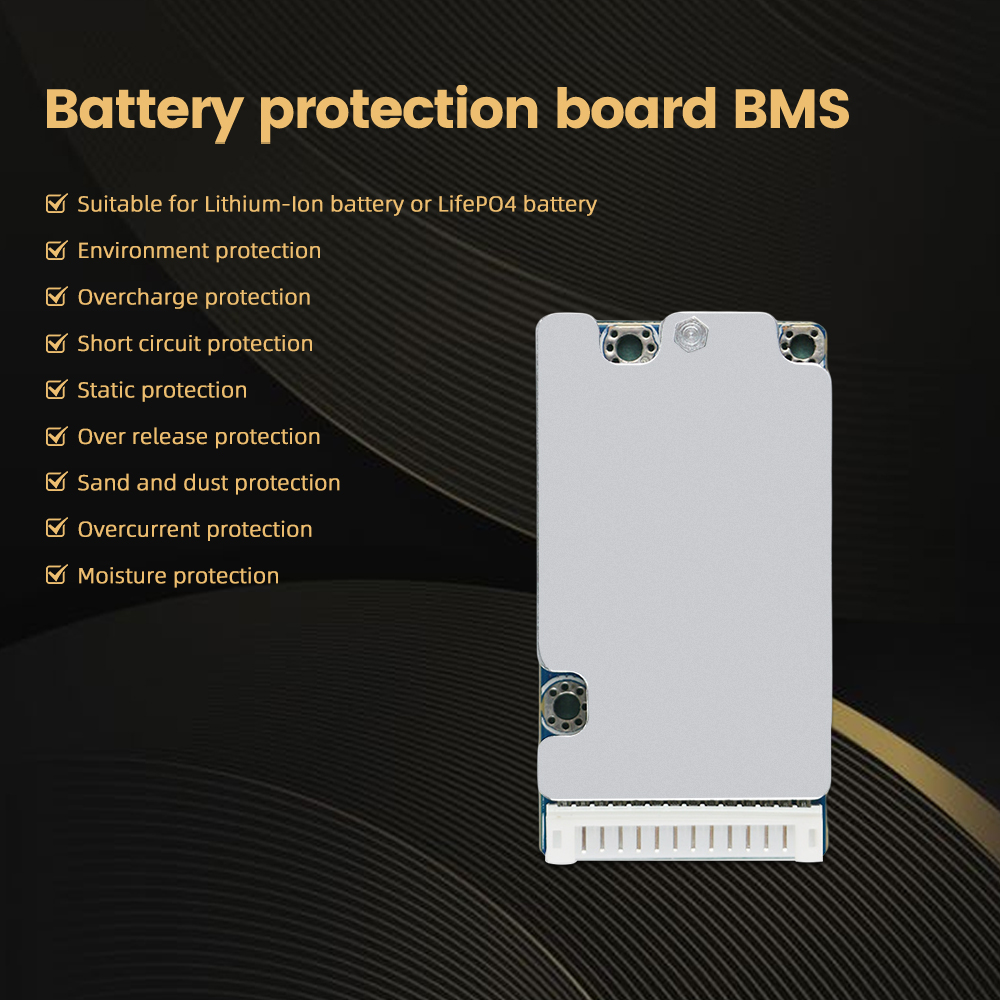

| Schutz | Schutz vor Überladung, Schutz vor Tiefentladung, Überstromschutz, Kurzschlussschutz, Temperatursensorfunktion, Schutz vor elektrostatischer Entladung, Staubschutz, Feuchtigkeitsschutz |
| Garantie | 24 Monate |
| Artikel (die Spezifikation von 13S 20A) | Min | Typisch | Max | Einheit |
| Ladespannung des Akkus | 54,6 | 55,25 | In | |
| Die Spannungsfestigkeit des Lade-MOSFETs | 85 | In | ||
| Entladespannungsfestigkeit des MOS-Sensors | 85 | In | ||
| Einzelzellen-Überladeerkennungsspannung | 4.2 | 4,25 | 4.3 | In |
| Überlade-Wiederherstellungsspannung | 4.1 | 4.15 | 4.2 | In |
| Verzögerung bei der Überladungserkennung | 500 | 1000 | 1500 | MS |
| Einzelabschnitts-Tiefentladungserkennungsspannung | 2.6 | 2.7 | 2.8 | In |
| Tiefentlade-Wiederherstellungsspannung | 2.9 | 3 | 3.1 | In |
| Verzögerung bei der Erkennung von Überladung | 500 | 1000 | 1500 | MS |
| Kontinuierlicher Entladestrom des Akkus | 20 | A | ||
| Kontinuierlicher Ladestrom des Akkus | 5 | A | ||
| Entladeüberstromschutz | 55 | 65 | 75 | A |
| Überstromschutzverzögerung | 500 | 1000 | 1500 | MS |
| Selbstverbrauch | 30 | 50 | A | |
| Gleichgewichtsstrom | / | / | / | m.a. |
| Ladetemperaturschutz | /℃Die | |||
| Entladetemperaturschutz | /℃ | |||
| Wiederherstellung nach Kurzschluss-/Tiefentladungs-/Überstromschutz am Ausgang | Nach dem Schutz vor Kurzschluss, Tiefentladung und Überstrom wird die Last entfernt und das System erholt sich automatisch. | |||
| Kurzschlussschutzverzögerung | 100 | 300 | 600 | uns |
| Unter normalen Betriebsbedingungen beträgt der Innenwiderstand B- bis P- | 20 | mΩ | ||
| Maximaler Temperaturanstieg bei einem kontinuierlichen Ausgangsstrom von 20 A | 40 | ℃ | ||
