2S BMS
XJ-A210-B 2S 3A BMS für Lithium-Batteriemanagementsystem 18650 21700 BMS
2S 3A BMS für 18650 21700 Lithium-Batterien
| Produktname | 2S 3A Lithium-Batterieschutzplatine |

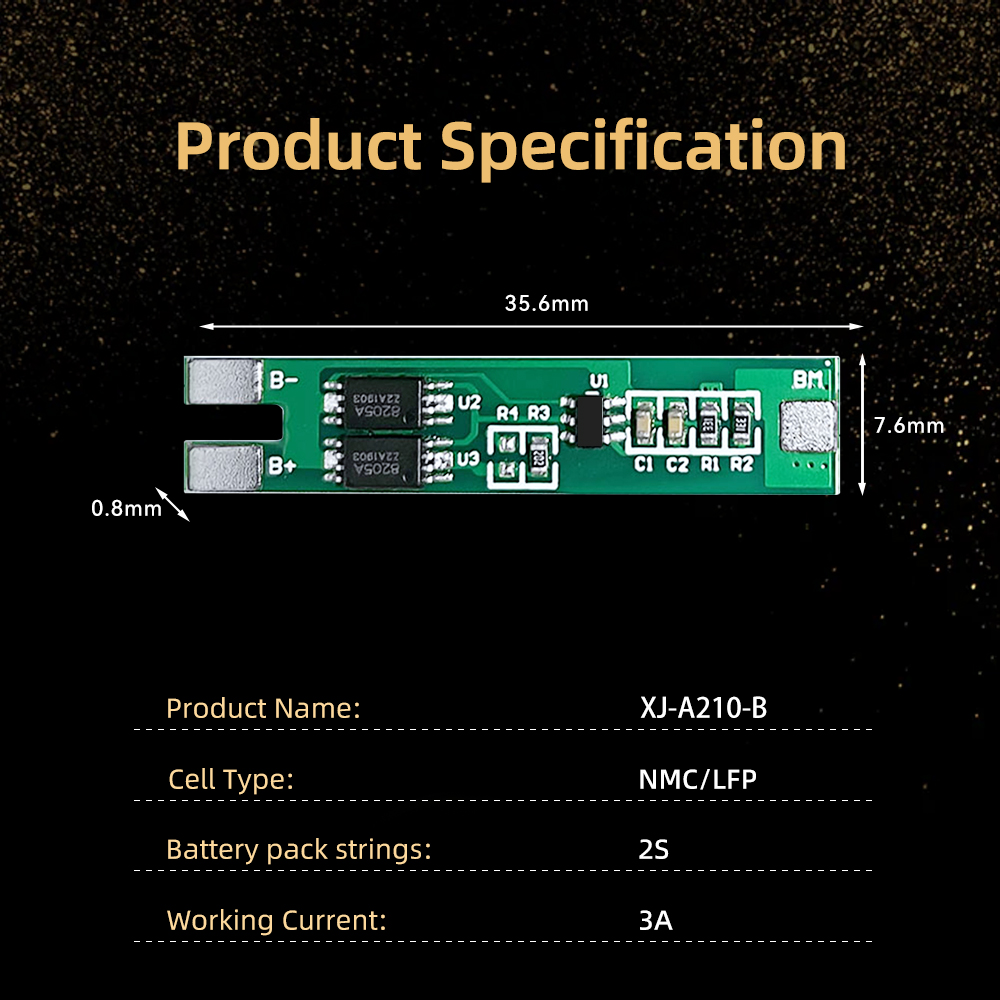

| Größe | Länge 35,6 mm * Breite 7,6 mm * Dicke 0,8 mm |
| Serie | 2S |
| Aktuell | 3A |
| Zelltyp | LiFePO4/NMC/Li-Ionen-Akku |

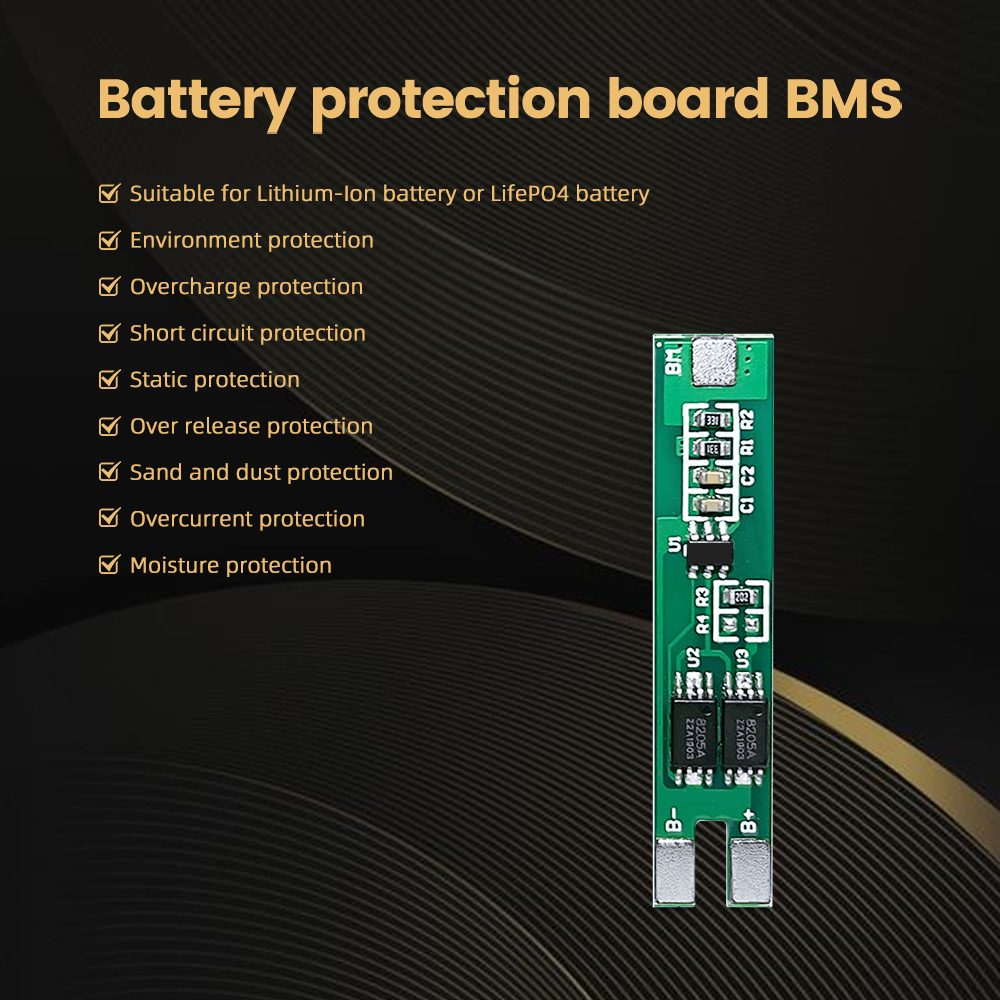

| Funktion | Schutz vor Überladung, Schutz vor Tiefentladung, Überstromschutz, Kurzschlussschutz, Ausgleichsfunktion, Temperatursensorfunktion, Schutz vor elektrostatischer Entladung, Staubschutz, Feuchtigkeitsschutz |
| Garantie | 24 Monate |
| Artikel | Symbol | Prüfstandard | Einheit | |||
| Min | Typisch | Max | ||||
| Überladeschutz | Überladeerkennungsspannung | InDET1 | 4,225 | 4,25 | 4,275 | In |
| Verzögerungszeit der Überladungserkennung | FernseherDET1 | 900 | 1300 | 1700 | MS | |
| Überladungsentladespannung | InREL1 | 4 | 4.05 | 4.1 | In | |
| Tiefentladeschutz | Tiefentladungserkennungsspannung | InDET2 | 2.4 | 2,5 | 2.6 | In |
| Verzögerungszeit der Überentladungserkennung | FernseherDET2 | 120 | 160 | 200 | MS | |
| Tiefentladungsspannung | InREL2 | 2.9 | 3 | 3.1 | In | |
| Überstromschutz | Überstromerkennungsspannung | InDET3 | 0,18 | 0,2 | 0,22 | In |
| Überstromschutzstrom | ICHDP | 9 | 11 | 13 | A | |
| Erkennungsverzögerungszeit | FernseherDET3 | 6 | 10 | 14 | MS | |
| Kurzschlussschutz | Erkennungsverzögerungszeit | TKURZ | 100 | 200 | 400 | μS |
| Bedingungen für den Hebeschutz | Externe Kurzschlusslast oder Ladung abklemmen und wiederherstellen | |||||
| Innenwiderstand | Hauptstromkreis-Durchlasswiderstand | RDS | 20 | 40 | mΩ | |
| Aktueller Verbrauch | Es verbraucht im Betrieb üblicherweise Strom. | ICHDD | 7 | 12 | μA | |
| Statischer Strom | Es verbraucht Strom im Ruhezustand. | ICHPWN | 0,1 | μA | ||
