Batteriezustand (SOC), -Gesundheitszustand (SOH), -Ladezustand (SOD): Batteriezustand entschlüsseln & Warum eine zuverlässige Schutzplatine wichtig ist

Als professioneller Batterie Als Hersteller von Schutzplatinen hören wir häufig Kundenfragen wie: „Warum ist die Akkuanzeige immer ungenau?“ oder „Mein Gerät schaltet sich plötzlich ab, obwohl es noch 30 % Akkuladung anzeigt?“ Die Ursache dieser Probleme liegt in einem kritischen Parameter:Anklagepunkt (SOC)Tatsächlich gibt es noch zwei weitere wichtige Kennzahlen –Gesundheitszustand (SOH) Und Entladungszustand (SOD)Diese drei Parameter sind gleichermaßen wichtig für die Messung der Batterieleistung. Heute erklären wir Ihnen, was sie bedeuten, warum sie wichtig sind und wie eine hochwertige Batterieschutzplatine sie präzise überwacht, um Ihre Batteriesysteme zu schützen.

Akku-SOC: Die „Leistungsanzeige“ – Warum Genauigkeit unerlässlich ist

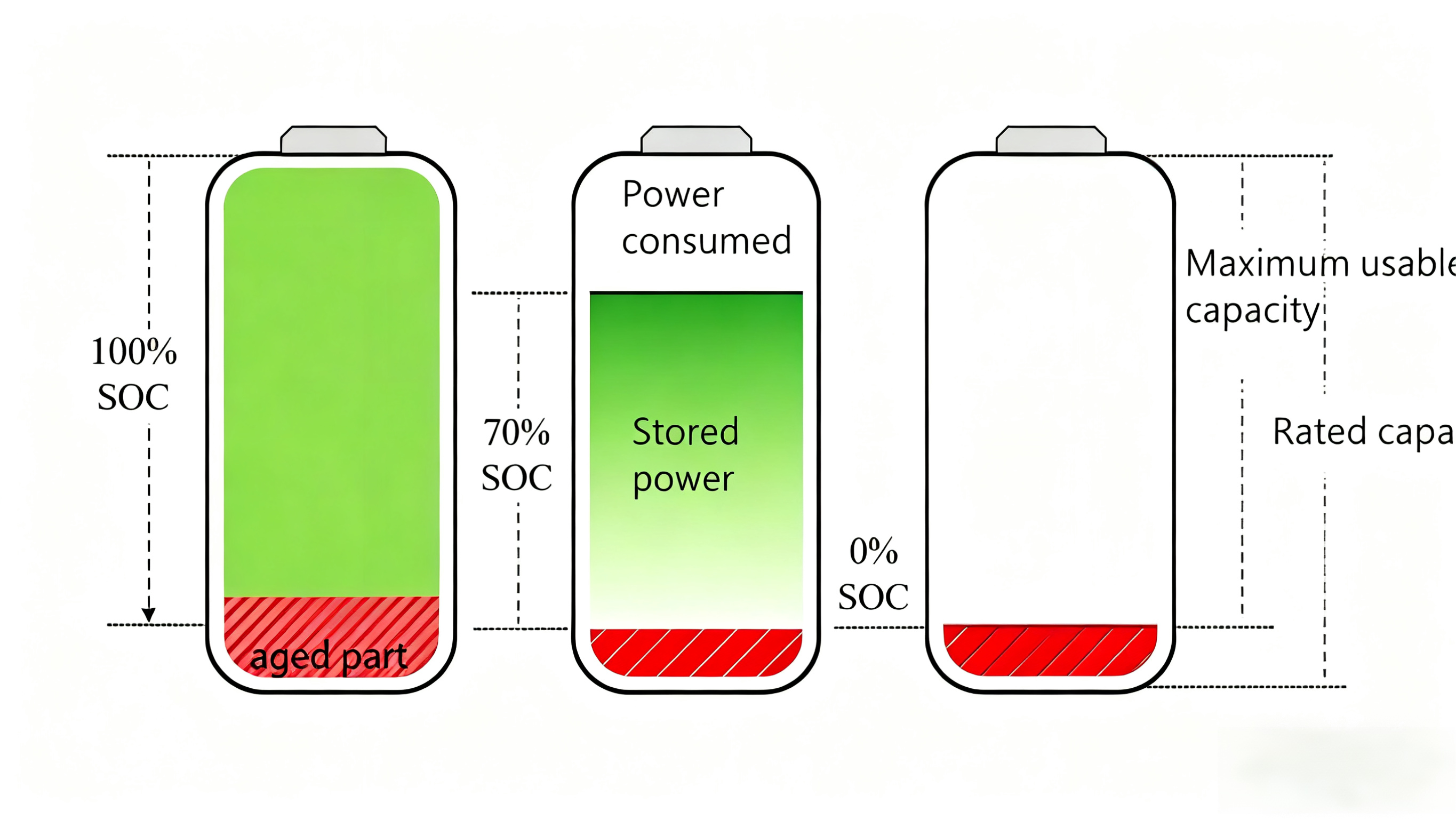

Vereinfacht gesagt, ist der SOC der prozentuale Anteil der verbleibenden Batteriekapazität – ähnlich der Akkuanzeige auf Ihrem Smartphone. Bei Industriebatterien (z. B. Elektrowerkzeugen, Energiespeichersystemen, Autobatterien) ist die Genauigkeit des SOC jedoch weit mehr als nur eine „Anzeigefunktion“:

• Verhindert Überladung und Tiefentladung für längere Akkulaufzeit: Ein höherer Ladezustand (SOC) als die tatsächliche Kapazität (z. B. „voll“ bei fast leerem Akku) kann zu dauerhaften Zellschäden durch Tiefentladung führen. Ein niedrigerer Ladezustand (z. B. „niedrig“ bei noch geladenem Akku) beschleunigt hingegen häufiges, unnötiges Laden den Verschleiß.
• Gewährleistet einen stabilen Gerätebetrieb: In kritischen Szenarien wie bei medizinischen Geräten oder Notstromversorgungen können Fehlberechnungen des SOC zu Katastrophen führen – wie etwa einem plötzlichen Stromausfall während einer Operation oder dem Ausfall von Außeneinsätzen aufgrund leerer Notstrombatterien.
• Optimiert das Energiemanagement: Bei Energiespeichersystemen hilft ein genauer SOC den Anwendern, Lade-/Entladezyklen effizient zu planen und so Energieverschwendung zu reduzieren.

Der Ladezustand (SOC) ist jedoch keine einfache Umrechnung von Spannung in Prozent. Die Batteriekapazität wird von Temperatur, Lade-/Entladestrom und Alterung beeinflusst:

• Bei niedrigen Temperaturen sinkt die tatsächliche Kapazität einer Batterie – ohne Temperaturkompensation durch die Schutzplatine werden die SOC-Messwerte unzuverlässig.
• Hochstromentladungen verursachen Spannungseinbrüche, die von minderwertigen Platinen fälschlicherweise als „niedrige Leistung“ interpretiert werden können.

Somit ist ein ausgereifter SOC-Algorithmus in Kombination mit einer hochpräzisen Detektionsschaltung der Kern einer genauen Leistungsanzeige in zuverlässigen Schutzplatinen.

Batterie-SOH: Der „Gesundheitsbericht“ – Langzeit-Batterielebensdauer verfolgen

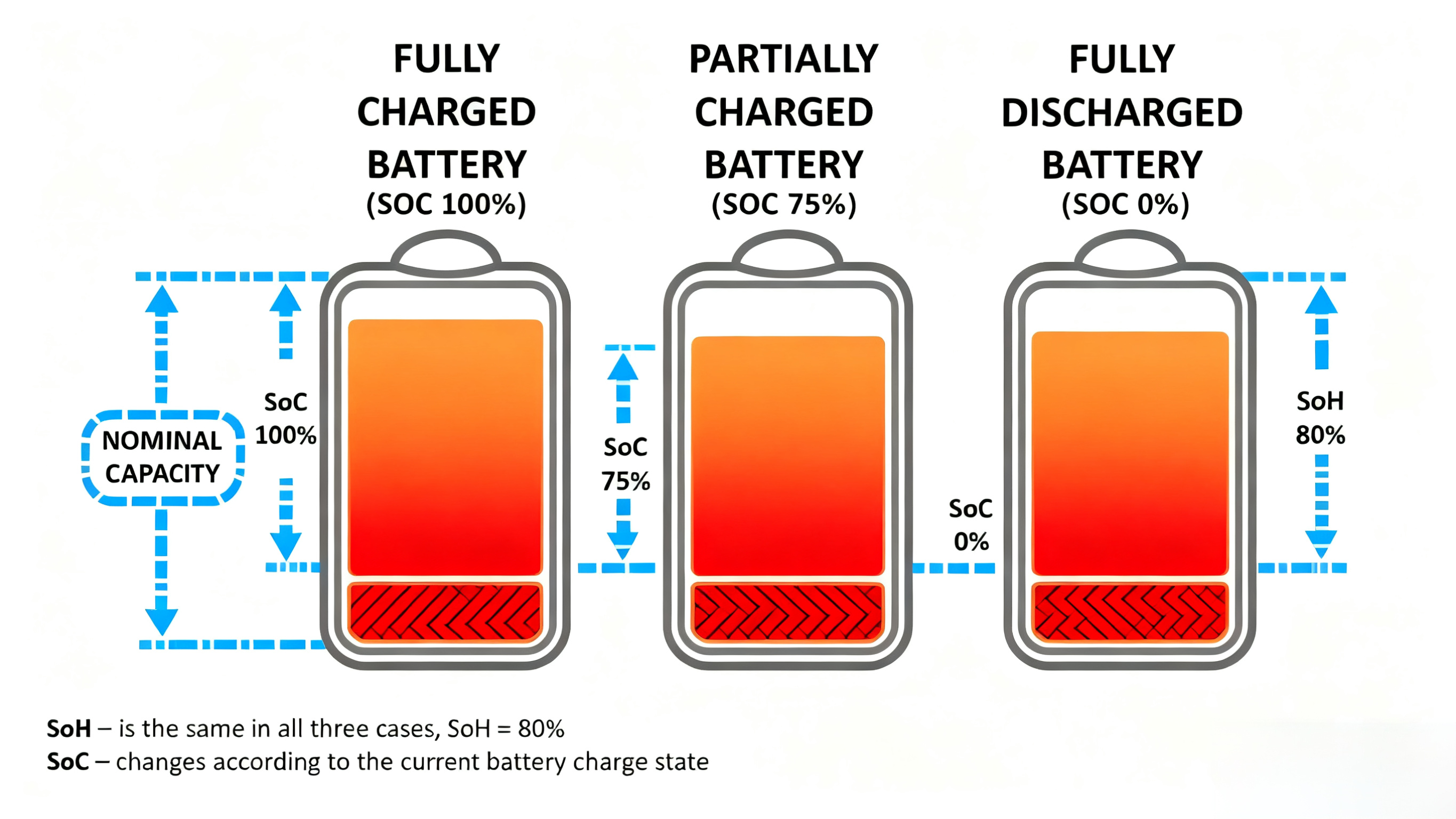

Wenn SOC für „sofortige Leistung“ steht, dann ist SOH der „langfristige Gesundheitszustand“ der Batterie – er stellt den Prozentsatz der aktuellen Kapazität im Vergleich zur ursprünglichen Werkskapazität der Batterie dar (z. B. hat eine neue Batterie 100 % SOH; nach 2 Jahren Nutzung bedeutet ein SOH von 80 % einen Kapazitätsverlust von 20 %).

Die Bedeutung von SOH umfasst Folgendes:

• Vorausschauende Wartungsplanung: Bei Szenarien mit großen Batteriespeichern (z. B. Logistikfahrzeuge, Energiespeicherstationen) hilft der SOH-Wert dabei, stark gealterte Batteriepacks frühzeitig zu erkennen und so unerwartete Ausfälle zu vermeiden.
• Garantierte Sicherheitsleistung: Batterien mit extrem niedrigem SOH (in der Regel unter 70%) verlieren nicht nur an Kapazität, sondern sind auch einem höheren Risiko einer reduzierten Lade-/Entladeeffizienz und eines thermischen Durchgehens ausgesetzt – was einen rechtzeitigen Austausch erforderlich macht.

Die Berechnung des SOH (State of Health) basiert auf der Langzeitüberwachung der Batterieladezyklen, der Kapazitätsabnahme und der Änderungen des Innenwiderstands durch die Schutzplatine. Minderwertige Platinen ignorieren diese Details oft, sodass Benutzer die Alterung der Batterie nicht bemerken und Sicherheitsrisiken entstehen.

Akku-SOD: Die „Entladeanzeige“ – Spiegelt die Echtzeit-Nutzungsfähigkeit wider

Der Entladezustand (SOD) ergänzt den Ladezustand (SOC) – er gibt den Prozentsatz der Gesamtkapazität an, der entladen wurde (SOC + SOD = 100 %). Sein Kernwert spiegelt die tatsächliche Entladefähigkeit der Batterie unter den aktuellen Betriebsbedingungen wider:

• Beispielsweise kann bei einer Batterie mit 50 % Ladezustand (50 % Restkapazität) die Entladeschlussrate (SOD) bei hoher Stromstärke und Kälte schneller ansteigen. Dies signalisiert dem Benutzer: „Die tatsächliche Nutzungsdauer ist kürzer als erwartet.“
• Bei Geräten mit hohem Stromverbrauch wie Elektrowerkzeugen oder Drohnen hilft die dynamische SOD-Überwachung dem Anwender, die „verbleibende Arbeitszeit“ vorherzusagen und so Abschaltungen mitten im Betrieb zu verhindern.

Wie unsere Batterieschutzplatine SOC, SOH und SOD präzise „dekodiert“.

Die präzise Überwachung von SOC, SOH und SOD ist nicht nur eine Frage der Hardware – sie erfordert ein enges Zusammenspiel von Hardware und Algorithmen. Die Schutzplatinen unserer Fabrik zeichnen sich durch drei zentrale technische Vorteile aus:

① Mehrdimensionale Datenfusion für präzise SOC

Wir verwenden einen hybriden Algorithmus aus „Stromintegration + Spannungskalibrierung + Temperaturkompensation“:

• Hochpräzise Stromsensoren erfassen den Lade-/Entladestrom in Echtzeit (Coulomb-Zählmethode), um die kumulativen Kapazitätsänderungen zu berechnen.
• Während der Batterieruhezeit kalibriert die Spannungskurvenanalyse den Ladezustand (SOC) und eliminiert so Fehler, die durch einen „Spannungsrückprall“ nach einer Hochstromentladung entstehen.
• Eingebaute NTC-Temperatursensoren passen das Kapazitätsberechnungsmodell dynamisch an Temperaturen von -20℃ bis 60℃ an und gewährleisten so zuverlässige SOC-Messwerte auch unter extremen Bedingungen.

② Vollständige Lebenszyklusverfolgung für quantifizierbare SOH

Unsere Schutzplatinen protokollieren automatisch jeden Lade-/Entladezyklus der Batterie. In Kombination mit der Überwachung des Innenwiderstands (mittels Wechselstromsignalerkennung bei bestimmten Frequenzen) berechnen sie präzise den Kapazitätsverlust:

• Bei neuen Batterien speichert die Platine die anfängliche Kapazität als „Ausgangswert“ bei der ersten Inbetriebnahme.
• Die SOH-Daten werden alle 10 Zyklen aktualisiert und mit dem Hostsystem synchronisiert.
• Wenn der SOH-Wert unter einen voreingestellten Schwellenwert (z. B. 70 %) sinkt, wird ein Warnsignal ausgelöst, um den Benutzer daran zu erinnern, die Batterie auszutauschen.

③ Dynamische Abflussbewertung für optimierte SOD

Unsere Platinen wurden für den Bedarf von Hochleistungsgeräten entwickelt und berechnen in Echtzeit die „verfügbare Kapazität bei den aktuellen Entladeraten“:

• Beispielsweise korrigiert das eingebaute Modell bei einer Hochstromentladung von 100 A die SOD-Anstiegsgeschwindigkeit, um eine „falsche Leistungsaufnahme“ zu vermeiden, die zu plötzlichen Geräteabschaltungen führen könnte.
• Die Unterstützung der Kommunikation mit übergeordneten Systemen liefert dynamische SOD-Kurven, die den Benutzern helfen, die Betriebsmodi der Geräte zu optimieren.

Unsere Schutzplatinen werden durch zehntausende Lade-/Entladezyklen strengstens geprüft. Sie arbeiten stabil mit verschiedenen Batterietypen – darunter LiFePO4-, NCM-Lithium-Ionen- und Natrium-Ionen-Batterien – wobei der SOC-Fehler innerhalb von ±3 % und die SOH-Überwachungsgenauigkeit innerhalb von ±5 % gehalten wird.

Durch Klicken auf das Bild erfahren Sie mehr über BMS-Zubehör und die Batterieanzeige.

Batteriezustand mit einer zuverlässigen Schutzplatine entschlüsseln

SOC, SOH und SOD sind nicht nur Zahlenwerte – sie sind die „Sprache“, mit der Batterien ihren Zustand kommunizieren. Eine hochwertige Batterieschutzplatine ist mehr als nur ein „Schutzmechanismus“; sie ist ein „Übersetzer“: Sie interpretiert den Batteriezustand präzise und macht Geräte dadurch zuverlässiger und Benutzer sicherer.

Wenn Ihre Produkte Probleme wie eine ungenaue Leistungsanzeige oder eine unbekannte Akkulaufzeit aufweisen, kontaktieren Sie uns noch heute. Von der Algorithmusoptimierung bis zur Hardwareanpassung bieten wir umfassenden Support – von der Datenüberwachung bis zu Systemlösungen – und stellen sicher, dass jede Batterie ihren Status korrekt anzeigt.

Wie lassen sich genaue SOC/SOD-Messwerte gewährleisten und die Batterieleistung und -lebensdauer verlängern?

Der Batterieausgleich ist besonders wichtig in Batterieschutzsystemen. Ausgleichsfunktionen werden wie folgt kategorisiert: aktiv und passivHardware BMS im Allgemeinen bietenpassives Gleichgewicht, während einige Schutzplatinen bieten aktives GleichgewichtSchutzplatinen mit aktiver Balancerfunktion sind in der Regel teurer. Falls Sie nicht unbedingt eine Schutzplatine mit integrierter aktiver Balancerfunktion benötigen, sollten Sie eine aktive Balancerplatine separat vom Standard-Hardware-BMS erwerben. Dies bedeutet, dass Sie einen Akku sowohl an die Schutzplatine (BMS) als auch an die aktive Balancerplatine anschließen müssen.

Weitere Informationen zum Batterieausgleich finden Sie in diesem Blog: Batteriemanagementsystem mit Balancierung: Warum es wichtig ist, aktiv vs. passiv.

In Xuanjings Produktliste sind fast alle Hardware-BMS Besonderheit passives Gleichgewicht, weit verbreitet in der Elektrotechnik Zweiräder und elektrische DreiräderBeispiele hierfür sind die D068 (4S-21S 10A-40A), D098 (4S-14S 10A-50A), D038V3 (4S-24S 150A-300A), Und D386 (4S-25S 50A-150A)Die

Wir haben ein Hardware-Platinenmodell mit eingebautem 1A-Aktiv-Equalizer. D428 4S 100A eingebaut 1A aktiver EqualizerDie

Unsere softwarebasierte intelligentes Gebäudeleitsystemaußerdem sind alle Funktionen integriert passives Gleichgewicht und Unterstützung für die gleichzeitige Verbindung zu aktives GleichgewichtBitte geben Sie jedoch vor der Bestellung unbedingt an, ob Sie die aktive Lastverteilung oder die Standardversion mit passiver Lastverteilung nutzen möchten. Zu unseren derzeit meistverkauften Software-Boards gehören die folgenden: F001 (5S-24S 100A-200A), F002 (4S-20S 10A-120A)und F002A (4S-20S 100A-250A). Diese Modelle verfügen alle über eine 485/UART Schnittstelle und Bluetooth, wobei das Modell F001 ebenfalls Folgendes bietet GPS Funktionalität.

Unser Aktive Balanceboards bieten 2A- und 5A-Optionen an, einschließlich 2S-24S 2A aktiver Balancer Und 4S/8S/16S 5A aktiver BalancerDie

Alle diese Modelle sind kompatibel mit LFP/NMC/SIB Akkus.
