Bei der Entwicklung oder dem Bau eines Lithiumsystems Batterie Ob für Elektrofahrzeuge, Energiespeicher oder tragbare Elektronik – eine der häufigsten Fragen lautet:
„Benötige ich eine Batterieschutzplatine oder ein Batteriemanagementsystem (BMS)? Und worin besteht der Unterschied?“
Obwohl beides mit Batteriesicherheit zusammenhängt Ihre Funktionen, ihr Funktionsumfang und ihre Anwendungsfälle unterscheiden sich erheblich.Wenn Sie diesen Unterschied verstehen, können Sie die richtige Lösung für Ihre Anwendung auswählen.

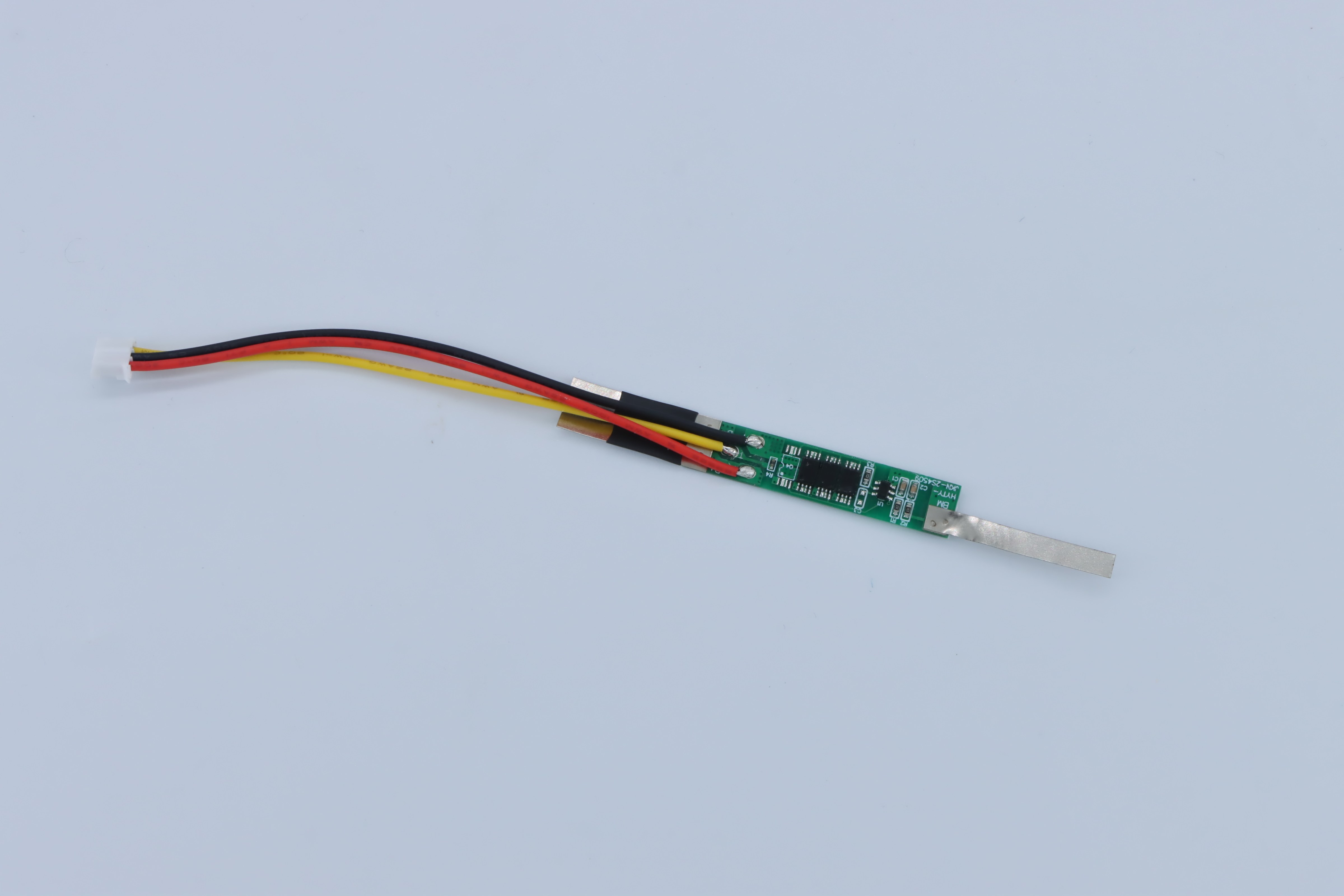

Was ist eine Batterieschutzplatine?
A Batterieschutzplatine (oft als ein Schutzschaltungsmodul) ist ein grundlegende Sicherheitsvorrichtung Entwickelt, um einen Akku vor unsicheren elektrischen Bedingungen zu schützen. Seine Hauptaufgabe besteht darin, Schäden durch Reaktion auf spezifische Auslöser zu verhindern.
Kernschutzfunktionen:
-
Überladeschutz — Der Ladevorgang wird gestoppt, sobald die Spannung die sicheren Grenzwerte überschreitet.
-
Tiefentladeschutz — Verhindert, dass die Batteriespannung unter einen schädlichen Wert sinkt.
-
Kurzschlussschutz — Unterbricht den Stromfluss bei einem Kurzschluss
-
Strombegrenzung — Begrenzt übermäßigen Stromfluss, der Hitze oder Schäden verursachen kann.
-
(Manchmal) grundlegend thermische Überwachung — Schaltet sich ab, wenn die Temperatur gefährlich hoch ist
Diese Platinen sind normalerweise einfach, kostengünstig und ideal für kleine Akkus. oder einfache Anwendungen, bei denen nur ein grundlegender Schutz erforderlich ist – wie zum Beispiel Einzelzellen- oder kleine Mehrzellen-Akkus in der Unterhaltungselektronik.
Jedoch, Schutzplatinen regeln die Batterieleistung nicht im Laufe der ZeitSie bieten auch keinen tieferen Einblick in den Zustand der Batterie, der über grundlegende Sicherheitsauslöser hinausgeht.

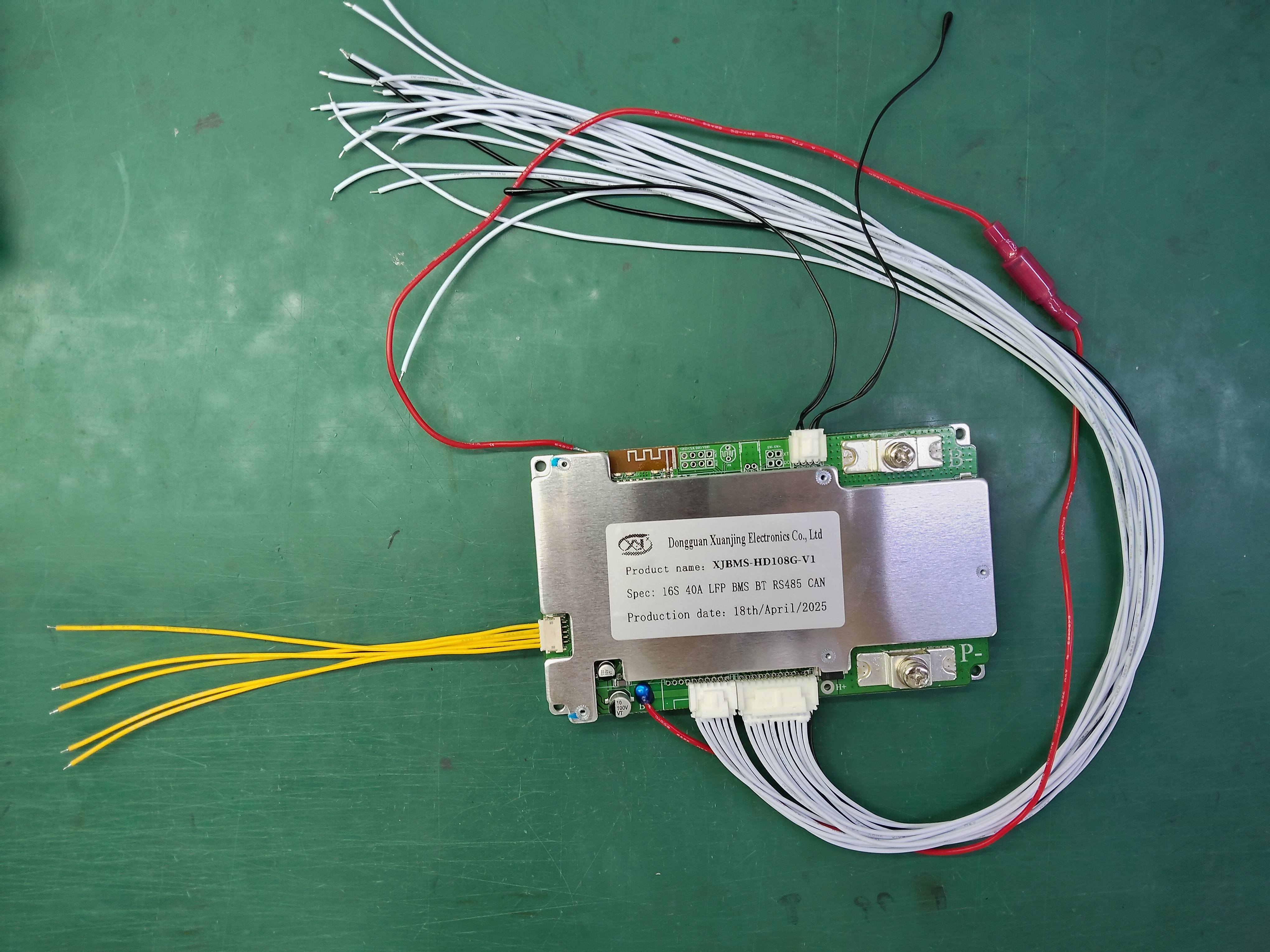

Was ist ein Batteriemanagementsystem (BMS)?
A Batteriemanagementsystem (BMS) ist ein fortschrittlichere und intelligentere Lösung Das geht weit über einfachen Schutz hinaus. Man kann es sich als das „Gehirn“ des Akkus vorstellen.
Typische BMS-Funktionen:
-
Zellbalance — Gewährleistet, dass alle Zellen gleichmäßig geladen und entladen werden
-
Schätzung des Ladezustands (SOC) — Berechnet die verbleibende Kapazität
-
Überwachung des Gesundheitszustands (SOH) — Verfolgt den Batteriezustand im Laufe der Zeit
-
Wärmemanagement — Gewährleistet sichere Betriebstemperaturen
-
Kommunikationsschnittstellen — CAN, RS485, Bluetooth usw. zur Integration und Überwachung
-
Fehlerdiagnose und Protokollierung — Erkennt Probleme und meldet sie oder ergreift Korrekturmaßnahmen.
Zusätzlich zum Schutz der Batterie vor elektrischen Fehlern bietet ein Batteriemanagementsystem (BMS) weitere Funktionen. optimiert die Leistung, verlängert die Lebensdauerund bietet Echtzeitdaten und -steuerung zum System, das es unterstützt.
Die wichtigsten Unterschiede auf einen Blick
| Besonderheit | Schutztafel | Batteriemanagementsystem (BMS) |
|---|---|---|
| Grundlegender Sicherheitsschutz | ✅ | ✅ |
| Zellbalance | ❌ | ✅ |
| SOC-/SOH-Überwachung | ❌ | ✅ |
| Temperaturmanagement | ⚠ (Grundlagen) | ✅ (fortgeschritten) |
| Kommunikation & Diagnostik | ❌ | ✅ |
| Leistungsoptimierung | ❌ | ✅ |
| Anwendungsbereich | Kleine Packungen / einfache Systeme | Komplexe Pakete (Elektrofahrzeuge, Energiespeicher, Industrie) |
Wann ist welche Variante angebracht?
-
Verwenden Sie eine Batterieschutzplatine.
Wenn Ihre Anwendung einfach, geringer Energieverbrauch und keine Notwendigkeit für aufwendige Nachführung oder Ausgleich, wie sie beispielsweise bei kleinen Verbrauchergeräten oder einfachen Akkupacks vorkommen.
-
Wählen Sie ein BMS.
Wenn Ihr System mehrere ZellenBedürfnisse langes Leben, erfordert hohe Zuverlässigkeit, beinhaltet Kommunikation/Überwachungoder wenn Sicherheit von entscheidender Bedeutung ist – wie beispielsweise bei Elektromotorrädern, E-Bikes, Energiespeichersystemen oder Industriebatterien.
Warum es wichtig ist, den Unterschied zu verstehen
Die Verwechslung von Schutzplatinen mit BMS-Einheiten ist weit verbreitet, insbesondere auf Online-Marktplätzen, wo der Begriff „BMS“ oft ungenau verwendet wird. Tatsächlich fungieren viele günstige Platinen, die als „BMS“ bezeichnet werden, lediglich als einfache Schutzschaltungen. Ein echtes BMS hingegen bietet umfassende Schutzfunktionen. sowohl Schutz als auch intelligentes Management — wodurch Sicherheit, Leistung und Batterielebensdauer deutlich verbessert werden.
Für Designer, Ingenieure und Systemintegratoren kann die Wahl der richtigen Lösung den entscheidenden Unterschied ausmachen zwischen sicheres, zuverlässiges System und eines, das vorzeitig versagt oder sich unvorhersehbar verhält.
Schlussbetrachtung
Sowohl Batterieschutzplatinen als auch Batteriemanagementsysteme sind wesentliche Komponenten der Batterietechnologie – aber sie sind nicht dasselbeSchutzplatinen bieten grundlegende Sicherheit, während BMS-Lösungen die vollständige Überwachung, Steuerung und Optimierung moderner Batteriesysteme ermöglichen.
Die Wahl der richtigen Lösung hängt von der Komplexität und den Leistungsanforderungen Ihrer Anwendung ab. Dieses Verständnis ist ein entscheidender Schritt hin zu sichereren und langlebigeren Batteriesystemen.
